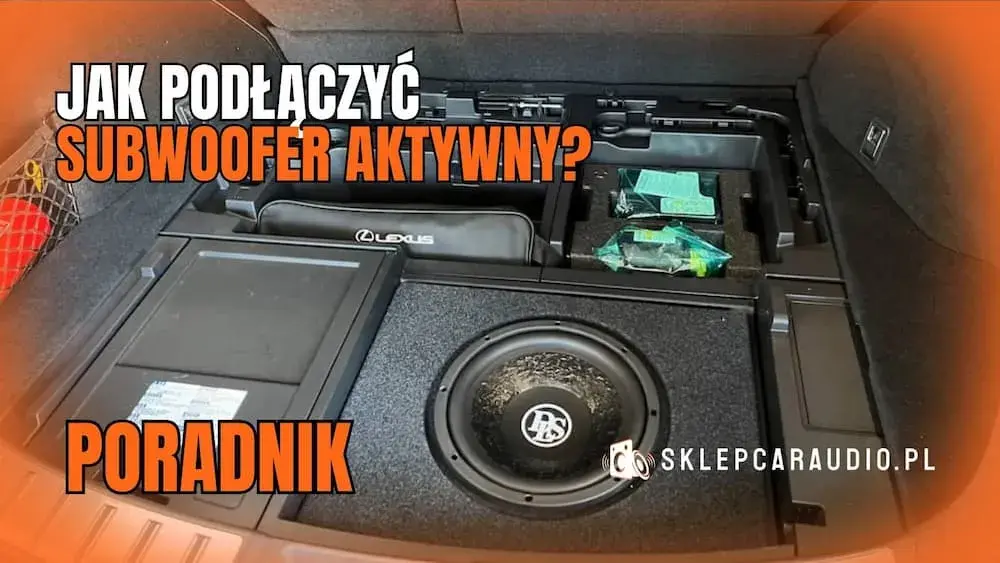

Jak podłączyć tubę w aucie? Poradnik krok po kroku (bezpiecznie!)

Tuba aktywna czy pasywna? Sprawdź, co masz i dlaczego to kluczowe

Zanim zaczniesz, musisz wiedzieć, z jakim typem subwoofera masz do czynienia. Na rynku dostępne są dwa główne rodzaje: tuby aktywne i pasywne. Tuba aktywna to nic innego jak subwoofer, który ma wbudowany wzmacniacz. To ogromne ułatwienie, ponieważ nie musisz kupować i montować osobnego wzmacniacza, co znacznie upraszcza całą instalację. Większość osób, mówiąc o "tubie", ma na myśli właśnie wersję aktywną. Ten poradnik skupia się na podłączeniu tuby aktywnej, jako najpopularniejszego i najłatwiejszego rozwiązania dla amatorów. Jeśli masz tubę pasywną, będziesz potrzebować dodatkowo zewnętrznego wzmacniacza, a to już nieco bardziej skomplikowana historia.

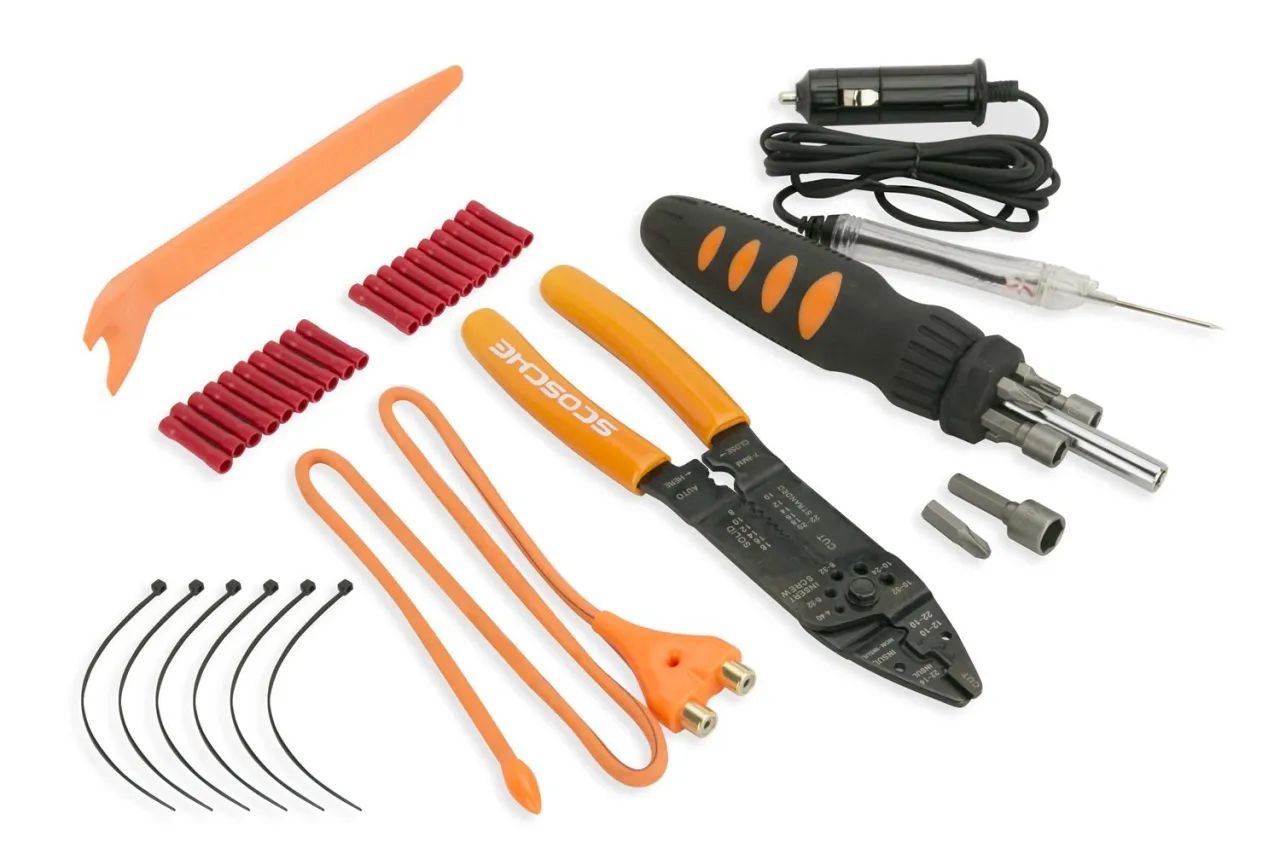

Niezbędnik instalatora: Lista narzędzi i akcesoriów, bez których nie ruszysz

Przygotowanie to podstawa sukcesu. Zanim zabierzesz się za montaż, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Brak któregoś elementu może skutecznie zepsuć Ci humor i opóźnić pracę. Oto lista, którą zawsze mam przy sobie:

• Zestaw kluczy i śrubokrętów (płaskie, krzyżakowe, torx).
• Szczypce do ściągania izolacji i zaciskania konektorów.
• Multimetr (do sprawdzenia napięcia i ciągłości obwodu niezbędny dla bezpieczeństwa!).
• Taśma izolacyjna, opaski kablowe (trytytki).
• Nóż do tapicerki lub plastikowe łyżki do demontażu elementów wnętrza.
• Wiertarka i wiertła (jeśli konieczne będzie wiercenie otworu w ścianie grodziowej).
• Kabel zasilający (+) z oprawką bezpiecznika i bezpiecznikiem.
• Kabel masowy (-).
• Kabel sygnałowy (RCA lub przewody głośnikowe do wejść Hi-Level).
• Kabel Remote (REM).
• Konwerter sygnału Hi-Low (jeśli radio fabryczne nie ma wyjść RCA, a tuba nie ma wejść Hi-Level).
• Konektory i końcówki kablowe.

Jak dobrać grubość kabli i wartość bezpiecznika, by uniknąć pożaru?

To jest absolutnie kluczowy etap, którego nie wolno lekceważyć. Niewłaściwy dobór przewodów i bezpiecznika to prosta droga do problemów, od słabego dźwięku po poważne zagrożenie pożarowe. Zawsze powtarzam moim klientom: bezpieczeństwo przede wszystkim!

• Grubość kabli: Grubość (przekrój) kabli zasilających zależy od mocy subwoofera i długości przewodu. Im większa moc i dłuższy kabel, tym grubszy musi być przewód, aby zminimalizować spadki napięcia. Dla typowych tub aktywnych o mocy 150-300W RMS, zalecane są kable o przekroju 8-10 mm². Zbyt cienkie kable mogą prowadzić do spadków napięcia, co objawia się słabym basem, a co gorsza do przegrzewania się kabli i ryzyka pożaru. Nie oszczędzaj na kablach!
• Wartość bezpiecznika: Bezpiecznik to Twój anioł stróż. Musi być umieszczony maksymalnie 15-20 cm od klemy plusowej akumulatora. Jego wartość (w amperach) powinna być dopasowana do maksymalnego poboru prądu tuby i przekroju kabla zasilającego. Podaję ogólne wytyczne: dla kabla 8-10 mm² i tuby 150-300W RMS, bezpiecznik 20-30A jest zazwyczaj odpowiedni. Zawsze, ale to zawsze, sprawdź specyfikację producenta tuby tam znajdziesz dokładne zalecenia dotyczące bezpiecznika.

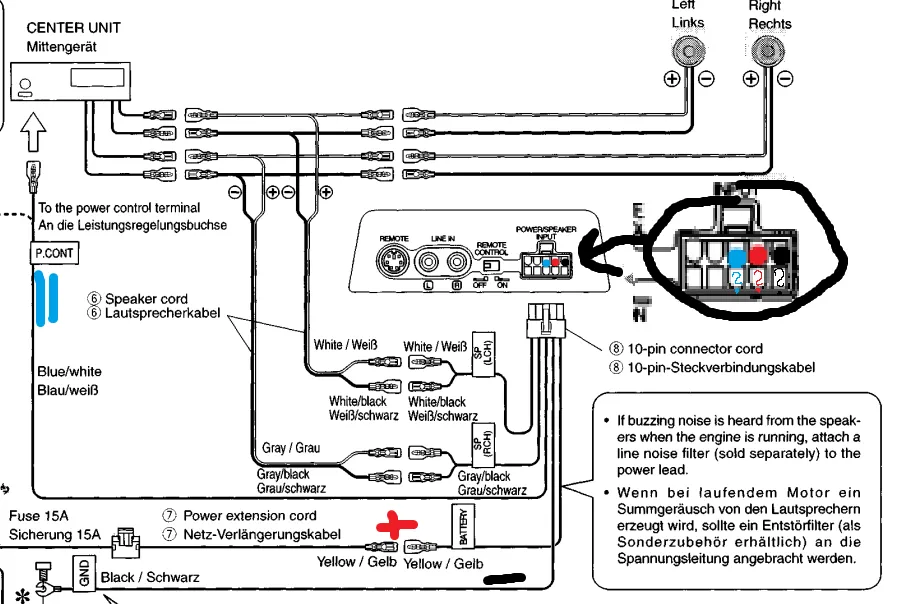

Montaż krok po kroku: Bezpieczne prowadzenie kabli i podłączenie tuby

Teraz przechodzimy do sedna, czyli do samej instalacji. Pamiętaj, aby działać metodycznie i dokładnie. Pośpiech jest złym doradcą, zwłaszcza przy pracy z elektryką samochodową.

Krok 1: Zasilanie (+) jak przeciągnąć główny kabel przez ścianę grodziową?

Podłączenie zasilania to najważniejszy i często najbardziej wymagający etap. Musimy doprowadzić prąd z akumulatora do tuby w bagażniku, dbając o bezpieczeństwo i estetykę.

1. Odłącz akumulator: To absolutny priorytet. Zawsze rozpocznij od odłączenia ujemnej klemy akumulatora. To zabezpieczy Cię przed przypadkowym zwarciem i porażeniem prądem.
2. Podłącz kabel do akumulatora: Podłącz jeden koniec kabla zasilającego do dodatniej klemy akumulatora za pomocą odpowiedniej końcówki. Upewnij się, że połączenie jest solidne.
3. Zamontuj bezpiecznik: Umieść oprawkę bezpiecznika z bezpiecznikiem na kablu zasilającym, maksymalnie 15-20 cm od akumulatora. To krytyczny punkt zabezpieczenia całego systemu.
4. Znajdź przejście przez ścianę grodziową: Zlokalizuj istniejący otwór lub gumową przelotkę w ścianie grodziowej (np. tam, gdzie przechodzą inne kable, wiązki elektryczne czy linki). Jeśli nie ma odpowiedniego miejsca, ostrożnie wywierć nowy otwór, zabezpieczając go gumową przelotką, aby kabel nie przetarł się o ostre krawędzie blachy.
5. Przeciągnij kabel do wnętrza: Przeprowadź kabel zasilający przez ścianę grodziową do wnętrza kabiny. Następnie poprowadź go wzdłuż jednej strony pojazdu (np. pod listwami progowymi, za schowkiem) do bagażnika. Użyj opasek kablowych (trytytek), aby zabezpieczyć kabel przed przemieszczaniem się i uszkodzeniem. Pamiętaj, aby prowadzić go z dala od ruchomych części i ostrych krawędzi.

Krok 2: Masa (-) gdzie znaleźć najlepszy punkt i jak go przygotować?

Dobre połączenie masowe jest równie ważne jak zasilanie. Słaba masa to gwarancja problemów z dźwiękiem, takich jak buczenie czy szumy. Postępuj zgodnie z moimi wskazówkami:

1. Wybierz punkt masowy: Znajdź solidny, metalowy element karoserii w bagażniku, najlepiej w pobliżu miejsca montażu tuby. Może to być śruba mocująca pas bezpieczeństwa, fabryczne połączenie masowe lub inny gruby element konstrukcyjny. Unikaj cienkich blach i elementów plastikowych.
2. Przygotuj powierzchnię: To jest etap, który często jest pomijany, a jest niezwykle ważny. Dokładnie zeszlifuj farbę, rdzę i wszelkie zabrudzenia z wybranego punktu masowego, aby zapewnić doskonały kontakt metal-metal. Tylko czysta, goła blacha zapewni prawidłowe uziemienie.
3. Podłącz kabel masowy: Podłącz krótki kabel masowy (jak najkrótszy, maksymalnie 50-100 cm) do przygotowanego punktu masowego, używając odpowiedniej końcówki oczkowej. Solidnie go przykręć, upewniając się, że nie ma luzów.
4. Podłącz do tuby: Drugi koniec kabla masowego podłącz do odpowiedniego terminala "GND" lub "-" na tubie.

Krok 3: Sygnał Audio co zrobić, gdy Twoje radio nie ma wyjść RCA?

Sygnał audio to serce Twojego systemu. Sposób jego podłączenia zależy od tego, jakie radio posiadasz. Oto najczęstsze scenariusze:

• Wyjścia RCA (Line Out): Jeśli Twoje radio (najczęściej aftermarketowe, czyli nie fabryczne) posiada wyjścia RCA (tzw. "czincze"), to masz najłatwiej. Po prostu podłącz kabel RCA od radia do wejść "Line In" lub "RCA In" w tubie. To najlepsza jakość sygnału.
• Konwerter sygnału Hi-Low: W przypadku radia fabrycznego, które zazwyczaj nie ma wyjść RCA, będziesz potrzebować konwertera sygnału Hi-Low. To małe urządzenie, które zamienia sygnał wysokopoziomowy (z przewodów głośnikowych) na niskopoziomowy (RCA). Podłącz wejścia konwertera do przewodów głośnikowych wychodzących z radia, a wyjścia RCA konwertera do wejść RCA w tubie.
• Wejścia Hi-Level (High Input): Niektóre aktywne tuby są bardzo sprytne i posiadają wbudowane wejścia Hi-Level (High Input). Pozwalają one na bezpośrednie podłączenie do przewodów głośnikowych radia, eliminując potrzebę użycia zewnętrznego konwertera. W tym przypadku, podłącz przewody głośnikowe (lewy i prawy kanał) do dedykowanych wejść Hi-Level w tubie, zgodnie z instrukcją producenta.
• Prowadzenie kabli sygnałowych: To bardzo ważna zasada, którą zawsze stosuję: zawsze prowadź kable sygnałowe (RCA lub głośnikowe) po przeciwnej stronie pojazdu niż kabel zasilający. Dzięki temu zminimalizujesz ryzyko zakłóceń (takich jak irytujące buczenie, szumy czy gwizd alternatora), które mogą być przenoszone z układu zasilania.

Krok 4: Przewód Remote (REM) mały kabel, który steruje całym systemem

Przewód Remote (REM) to cienki kabel sterujący, który odpowiada za automatyczne włączanie i wyłączanie wzmacniacza w tubie wraz z radiem. Jest to kluczowy element, który zapobiega rozładowywaniu akumulatora, gdy samochód jest wyłączony. Bez niego tuba działałaby cały czas, albo w ogóle by się nie włączyła. Zazwyczaj podłącza się go do niebieskiego przewodu w wiązce instalacyjnej radia (często oznaczonego jako "Remote Out" lub "Power Antenna"). Upewnij się, że przewód Remote jest prawidłowo podłączony zarówno do radia, jak i do terminala "REM" lub "Remote" na tubie. To mały, ale niezwykle ważny kabel!

Pierwsze uruchomienie i strojenie: Jak wycisnąć najlepszy bas z tuby?

Wszystkie kable podłączone? Świetnie! Ale zanim podłączysz akumulator i włączysz muzykę, musimy wykonać ostatnie sprawdzenia i odpowiednio skonfigurować tubę. To właśnie strojenie decyduje o tym, czy bas będzie czysty i mocny, czy też będzie tylko irytującym buczeniem.

Checklista ostatniej szansy: Co sprawdzić, zanim podłączysz klemę akumulatora?

Zanim ponownie podłączysz akumulator, poświęć chwilę na dokładne sprawdzenie wszystkiego. Lepiej dmuchać na zimne, niż później szukać zwarcia lub przepalonego bezpiecznika.

• Czy wszystkie połączenia kablowe są solidne i dobrze zaizolowane?
• Czy nie ma żadnych luźnych przewodów ani odsłoniętych żył, które mogłyby spowodować zwarcie?
• Czy bezpiecznik na kablu zasilającym jest prawidłowo osadzony w oprawce?
• Czy kabel masowy ma dobry kontakt z karoserią (powierzchnia oczyszczona z farby)?
• Czy wszystkie narzędzia zostały usunięte z wnętrza pojazdu?
• Czy tuba jest stabilnie zamocowana w bagażniku, aby nie przemieszczała się podczas jazdy?

Gain, LPF, Bass Boost: Tajemnicze pokrętła, które musisz zrozumieć

Na tubie aktywnej znajdziesz kilka pokręteł regulacyjnych. Ich prawidłowe ustawienie jest kluczowe dla uzyskania optymalnego brzmienia. Nie bój się ich, zaraz wyjaśnię, do czego służą:

• Gain (Czułość wejściowa): To nie jest regulacja głośności! Gain dopasowuje poziom sygnału z radia do wzmacniacza tuby. Zbyt wysoki Gain może prowadzić do przesterowania i uszkodzenia głośnika, a zbyt niski do słabego basu.
• LPF (Low Pass Filter - Filtr dolnoprzepustowy): Ten filtr odcina wyższe częstotliwości, pozwalając tubie odtwarzać tylko bas. Typowe ustawienia to 80-120 Hz, aby bas płynnie łączył się z resztą systemu audio (głośnikami w drzwiach). Jeśli ustawisz za nisko, bas będzie "mulisty", za wysoko będzie słychać wokale z tuby.
• Bass Boost (Podbicie basu): Zwiększa poziom basu na określonej częstotliwości. Używaj go ostrożnie, ponieważ nadmierne podbicie może prowadzić do zniekształceń, przeciążenia głośnika i pogorszenia jakości dźwięku. Często lepiej jest go zostawić na minimum.

Jak poprawnie ustawić czułość (Gain), by nie spalić głośnika?

Prawidłowe ustawienie Gain to podstawa. Zbyt wysoka czułość wejściowa to najczęstsza przyczyna uszkodzeń subwooferów. Oto moja sprawdzona metoda, aby uzyskać czysty bas i uniknąć spalenia głośnika:

1. Ustaw Gain na minimum: Przed pierwszym uruchomieniem ustaw pokrętło Gain na tubie na najniższą wartość (minimum).
2. Ustaw LPF: Ustaw filtr LPF na około 80-100 Hz. To dobry punkt wyjścia, który pozwoli tubie odtwarzać tylko niskie tony.
3. Włącz radio: Podłącz akumulator, włącz radio i odtwórz ulubiony utwór z mocnym, dobrze nagranym basem. Wybierz utwór, który znasz i wiesz, jak powinien brzmieć.
4. Zwiększ głośność radia: Zwiększ głośność radia do około 75-80% maksymalnej wartości. To jest punkt, w którym dźwięk jest głośny, ale jeszcze nie przesterowany.
5. Powoli zwiększaj Gain: Powoli zwiększaj pokrętło Gain na tubie, aż usłyszysz wyraźny, czysty bas. Słuchaj bardzo uważnie, czy nie pojawiają się zniekształcenia, "charczenie" lub "pierdzenie" z tuby.
6. Cofnij Gain: Gdy tylko usłyszysz jakiekolwiek zniekształcenia, delikatnie cofnij pokrętło Gain, aż dźwięk znów będzie czysty. To jest Twoje optymalne ustawienie. Nie idź dalej, nawet jeśli wydaje Ci się, że basu jest za mało. Lepiej mieć czysty, mocny bas, niż przesterowany i zniekształcony.
7. Unikaj Bass Boost: Na początku unikaj używania Bass Boost. Jeśli basu jest za mało, najpierw sprawdź ustawienia LPF i Gain. Dopiero później, jeśli nadal czujesz niedosyt, możesz delikatnie spróbować podbić bas, ale z umiarem.

Najczęstsze problemy po montażu tuby i skuteczne rozwiązania

Nawet przy najlepszych chęciach i starannym montażu, czasami pojawiają się problemy. Nie panikuj! Wiele z nich jest typowych i łatwych do zdiagnozowania i naprawienia. Jako Igor Makowski, widziałem już chyba wszystko, więc postaram się pomóc.

Dlaczego tuba buczy, gwiżdże lub wyłącza się w trakcie jazdy?

Zakłócenia i problemy z zasilaniem to jedne z najczęstszych bolączek. Zazwyczaj wynikają z błędów w prowadzeniu kabli lub słabych połączeń.

• Buczenie lub gwizd (pętla masowa, zakłócenia alternatora):
  • Przyczyna: Słabe połączenie masowe (np. źle oczyszczony punkt), kable sygnałowe prowadzone zbyt blisko kabla zasilającego, niska jakość kabli RCA (słabe ekranowanie).
  • Rozwiązanie: Sprawdź i popraw punkt masowy (zeszlifuj farbę do gołej blachy). Upewnij się, że kable zasilające i sygnałowe są prowadzone po przeciwnych stronach pojazdu. Spróbuj użyć kabli RCA z lepszym ekranowaniem to często rozwiązuje problem.
• Tuba wyłącza się w trakcie jazdy lub nie włącza się wcale:
  • Przyczyna: Problem z kablem Remote (niepodłączony, luźny, brak sygnału z radia), słabe połączenie masowe, przepalony bezpiecznik na kablu zasilającym.
  • Rozwiązanie: Sprawdź ciągłość i podłączenie kabla Remote do radia i tuby. Upewnij się, że masa jest solidna. Sprawdź bezpiecznik na kablu zasilającym jeśli jest przepalony, wymień go na nowy o tej samej wartości i poszukaj przyczyny (może być zwarcie).

Światła przygasają w rytm basu? Diagnoza problemu ze spadkami napięcia

Przygasanie świateł w rytm basu to wyraźny sygnał, że system audio pobiera zbyt dużo prądu, a instalacja elektryczna samochodu nie jest w stanie go efektywnie dostarczyć. Może to prowadzić do spadków napięcia i obciążenia akumulatora oraz alternatora. To nie tylko irytujące, ale na dłuższą metę może uszkodzić podzespoły.

• Zbyt cienkie kable zasilające:
  • Rozwiązanie: Wymień kabel zasilający na grubszy, odpowiedni do mocy tuby. To najczęstsza przyczyna.
• Słaby punkt masowy:
  • Rozwiązanie: Upewnij się, że połączenie masowe jest solidne i ma idealny kontakt z karoserią.
• Słaby akumulator lub alternator:
  • Rozwiązanie: Jeśli problem nadal występuje, rozważ wymianę akumulatora na mocniejszy (np. AGM) lub sprawdzenie wydajności alternatora u elektryka. W skrajnych przypadkach, gdy system jest bardzo mocny, można zastosować kondensator mocy (tzw. "power cap"), który magazynuje energię i oddaje ją w momentach szczytowego zapotrzebowania na prąd, stabilizując napięcie.

Przeczytaj również: Gdzie ukryć GPS w aucie? 10+ miejsc, których złodziej nie znajdzie

Tuba gra cicho i bez energii? Sprawdź te 3 najczęstsze błędy montażowe

Jeśli po podłączeniu bas jest słaby, brakuje mu dynamiki lub po prostu nie brzmi tak, jak powinien, najprawdopodobniej popełniłeś jeden z tych typowych błędów:

• Nieprawidłowe ustawienie Gain:
  • Przyczyna: Gain ustawiony zbyt nisko, co powoduje, że wzmacniacz nie otrzymuje wystarczająco mocnego sygnału z radia.
  • Rozwiązanie: Ponownie przeprowadź procedurę ustawiania Gain zgodnie z instrukcją, upewniając się, że nie ma przesterowania. To najczęstsza przyczyna "cichego" basu.
• Błędne ustawienie filtra LPF:
  • Przyczyna: Filtr LPF ustawiony zbyt nisko (np. 40 Hz), co powoduje, że tuba odtwarza tylko bardzo niskie częstotliwości, przez co bas wydaje się słaby lub "brakuje mu energii" i nie łączy się z resztą dźwięku.
  • Rozwiązanie: Zwiększ ustawienie LPF do 80-100 Hz, aby tuba grała w szerszym zakresie basowym, lepiej integrując się z głośnikami w drzwiach. Eksperymentuj w tym zakresie, aby znaleźć idealne połączenie.
• Problem z polaryzacją sygnału (mniej typowe dla tub aktywnych):
  • Przyczyna: Przewody sygnałowe (zwłaszcza przy podłączeniu Hi-Level) podłączone z odwróconą polaryzacją, co powoduje, że fale dźwiękowe z tuby są w przeciwfazie do reszty głośników. Efektem jest to, że bas "znika" lub jest bardzo słaby.
  • Rozwiązanie: Sprawdź prawidłowe podłączenie przewodów sygnałowych (plus do plusa, minus do minusa). Niektóre tuby mają przełącznik fazy (Phase 0/180), który może pomóc w rozwiązaniu tego problemu bez konieczności przepinania kabli.
