Jak zrobić prostownik? DIY vs gotowy co wybrać?

Samodzielna budowa prostownika to temat, który od lat fascynuje wielu majsterkowiczów i osoby szukające ekonomicznych rozwiązań. Czy jednak warto poświęcać czas i energię na stworzenie własnego urządzenia, zwłaszcza w obliczu szerokiej dostępności gotowych produktów? W tym artykule, jako Igor Makowski, postaram się odpowiedzieć na kluczowe pytania dotyczące budowy prostownika transformatorowego, skupiając się zarówno na aspekcie "Zrób to Sam", jak i na fundamentalnych kwestiach bezpieczeństwa oraz opłacalności całego przedsięwzięcia.

Niezbędne elementy do budowy prostownika

Zanim przystąpimy do właściwej budowy, musimy skompletować wszystkie niezbędne elementy. To podstawa sukcesu i bezpieczeństwa. Pamiętajcie, że jakość komponentów bezpośrednio przekłada się na niezawodność i bezpieczeństwo waszego prostownika. Nie oszczędzajcie na tym etapie!

• Transformator sieciowy

  To serce naszego prostownika, odpowiedzialne za obniżenie napięcia z sieci 230V do bezpiecznej wartości. Przy wyborze transformatora kluczowe jest jego napięcie wtórne, które bez obciążenia powinno wynosić około 15-17V. Taka wartość pozwoli nam uzyskać odpowiednie napięcie ładowania dla akumulatora 12V po wyprostowaniu. Zwróćcie uwagę również na moc transformatora musi być wystarczająca, aby zapewnić odpowiedni prąd ładowania, zazwyczaj 5-10A dla akumulatorów samochodowych.

• Mostek prostowniczy

  Mostek prostowniczy, często nazywany mostkiem Graetza, zamienia zmienny prąd z transformatora na prąd stały (pulsujący), który jest potrzebny do ładowania akumulatora. Możecie kupić gotowy mostek prostowniczy (np. w obudowie z czterema wyprowadzeniami) lub zbudować go samodzielnie z czterech diod prostowniczych. Ważne jest, aby mostek był dobrany do maksymalnego prądu, jaki będzie przez niego przepływał, z zapasem bezpieczeństwa. Dla prostownika 10A, mostek 15-20A będzie odpowiedni.

• Amperomierz i woltomierz

  Amperomierz jest absolutnie niezbędny do kontroli prądu ładowania. Wpinamy go szeregowo w obwód ładowania. Dzięki niemu widzimy, jakim prądem ładowany jest akumulator, co pozwala uniknąć przeładowania lub zbyt szybkiego ładowania. Woltomierz to element dodatkowy, ale bardzo przydatny. Pozwala monitorować napięcie na akumulatorze podczas ładowania, co daje pełniejszy obraz sytuacji. Oba wskaźniki powinny być odpowiednio dobrane do zakresów napięć i prądów, z którymi będziemy pracować.

• Obudowa

  Solidna, izolowana obudowa to podstawa bezpieczeństwa. Musi być wykonana z materiału nieprzewodzącego prądu (np. tworzywa sztucznego) i zapewniać odpowiednią wentylację, aby transformator i mostek nie przegrzewały się. Pamiętajcie, że wewnątrz obudowy będzie panować wysokie napięcie sieciowe 230V, dlatego jej szczelność i wytrzymałość są kluczowe.

• Grube przewody

  Do połączeń w obwodzie ładowania (za mostkiem prostowniczym) użyjcie przewodów o odpowiednio dużym przekroju, aby zminimalizować straty energii i nagrzewanie się. Przewody o przekroju 2,5 mm² lub 4 mm² będą odpowiednie dla prądów rzędu 5-10A. Do podłączenia do sieci 230V również użyjcie solidnego przewodu z wtyczką.

• Zaciski ("krokodylki")

  Dobrej jakości, izolowane zaciski akumulatorowe zapewnią pewne połączenie z klemami akumulatora. Upewnijcie się, że są solidne i dobrze izolowane, aby uniknąć przypadkowych zwarć.

• Bezpieczniki

  To absolutny must-have! Zastosujcie bezpiecznik zarówno w obwodzie pierwotnym transformatora (od strony 230V), jak i w obwodzie wtórnym (za mostkiem prostowniczym). Chronią one prostownik i akumulator przed przeciążeniem i zwarciem. W obwodzie wtórnym bezpiecznik powinien być dobrany do maksymalnego prądu ładowania, np. 10-15A.

Budowa klasycznego prostownika transformatorowego

Przejdźmy teraz do sedna, czyli do kroków, które pozwolą wam złożyć własny prostownik. Pamiętajcie, precyzja i ostrożność to podstawa!

Analiza najprostszego, sprawdzonego schematu: co, gdzie i jak podłączyć?

Najprostszy i najbardziej sprawdzony schemat prostownika transformatorowego jest stosunkowo nieskomplikowany. Zaczynamy od transformatora sieciowego, którego uzwojenie pierwotne podłączamy do sieci 230V (przez włącznik i bezpiecznik). Uzwojenie wtórne transformatora (te 15-17V) podłączamy do wejść prądu przemiennego mostka prostowniczego. Z wyjść prądu stałego mostka prostowniczego wyprowadzamy przewody: jeden bezpośrednio do klemy akumulatora (np. minusowej), a drugi przez amperomierz (wpięty szeregowo) do drugiej klemy (np. plusowej). To jest podstawowa konfiguracja, którą można rozszerzyć o dodatkowe zabezpieczenia i wskaźniki, ale jej rdzeń pozostaje niezmienny.

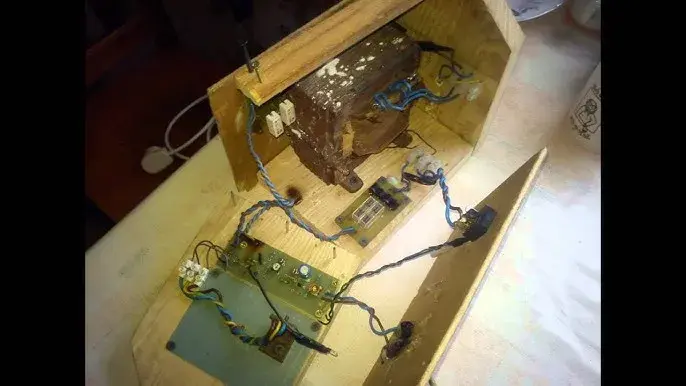

Montaż mechaniczny: Jak bezpiecznie rozmieścić elementy w obudowie?

1. Zaplanuj rozmieszczenie: Zanim cokolwiek zamontujesz, rozmieść elementy w obudowie "na sucho". Upewnij się, że transformator ma wystarczająco miejsca na wentylację i nie styka się z innymi elementami.
2. Izolacja to podstawa: Wszystkie połączenia, zwłaszcza te od strony sieci 230V, muszą być perfekcyjnie zaizolowane. Użyj koszulek termokurczliwych lub taśmy izolacyjnej.
3. Solidne mocowanie: Transformator, jako najcięższy element, musi być solidnie przykręcony do obudowy. Mostek prostowniczy, jeśli się nagrzewa, powinien być zamontowany na radiatorze.
4. Wentylacja: Wywierć otwory wentylacyjne w obudowie, najlepiej na dole i na górze, aby zapewnić swobodny przepływ powietrza i chłodzenie komponentów.

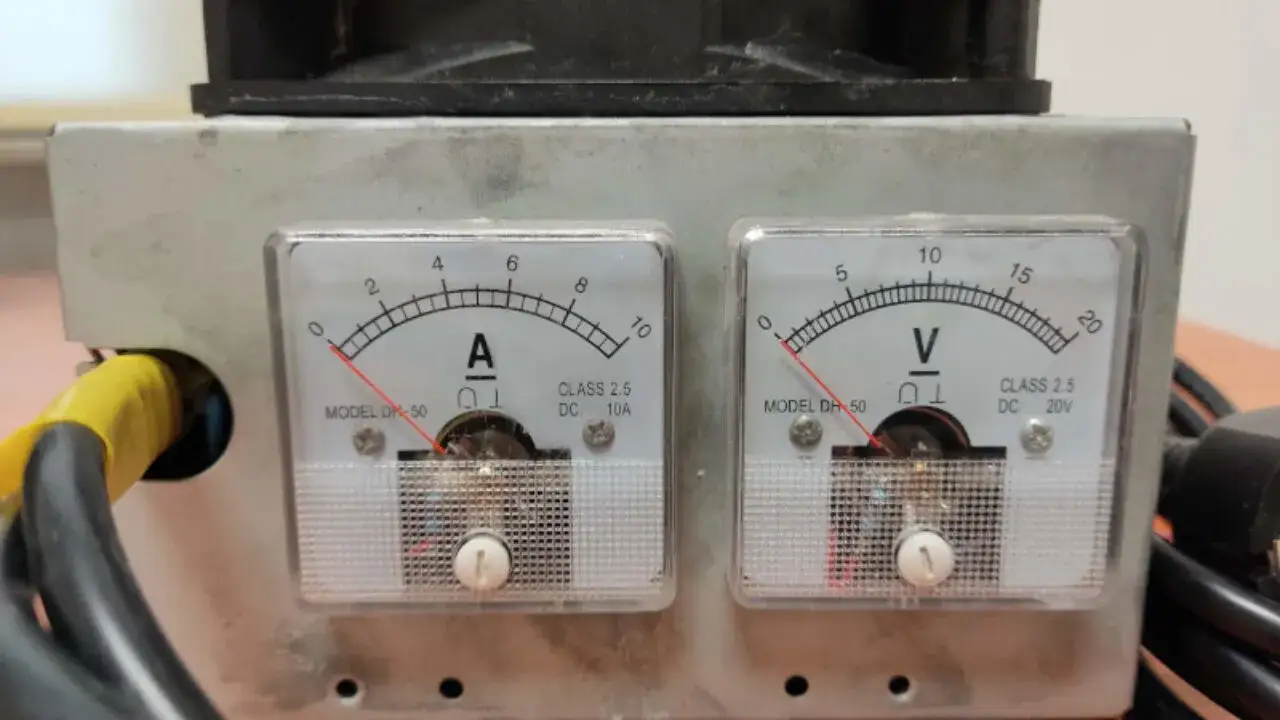

5. Panel przedni: Amperomierz, ewentualny woltomierz, włącznik i bezpiecznik sieciowy umieść na panelu przednim obudowy, tak aby były łatwo dostępne i czytelne.
6. Przewody wyjściowe: Przewody z "krokodylkami" wyprowadź przez solidne dławiki kablowe, które zapobiegną ich wyrwaniu i uszkodzeniu izolacji na krawędziach obudowy.

Sztuka lutowania i łączenia obwodów: O czym nie możesz zapomnieć?

• Dobrej jakości lutownica i cyna: To podstawa trwałych połączeń. Używaj cyny z topnikiem.
• Czyste powierzchnie: Przed lutowaniem upewnij się, że końcówki przewodów i pola lutownicze są czyste i odtłuszczone.
• Pewne połączenia: Każde połączenie powinno być mocne mechanicznie, zanim zostanie zalutowane. Przewody powinny być skręcone lub zaciśnięte.
• Izolacja: Po każdym lutowaniu, zwłaszcza w obwodzie 230V, natychmiast zabezpiecz połączenie koszulką termokurczliwą lub taśmą izolacyjną.
• Krótkie przewody: Staraj się, aby przewody były jak najkrótsze, co zmniejsza straty i ryzyko zakłóceń.
• Sprawdź polaryzację: Zawsze dwukrotnie sprawdź polaryzację diod w mostku prostowniczym oraz podłączenie amperomierza (szeregowo) i woltomierza (równolegle).

Pierwsze, ostrożne uruchomienie: Jak sprawdzić, czy wszystko działa poprawnie?

To jest moment prawdy, ale i największego ryzyka. Podejdźcie do tego z największą ostrożnością!

1. Podwójna kontrola: Przed włączeniem do sieci, dokładnie sprawdźcie wszystkie połączenia, izolację i poprawność montażu. Upewnijcie się, że nie ma żadnych luźnych przewodów ani zwarć.
2. Pierwsze włączenie bez obciążenia: Podłącz prostownik do sieci 230V, ale NIE podłączajcie go jeszcze do akumulatora. Włączcie zasilanie.
3. Pomiar napięcia: Za pomocą multimetru zmierzcie napięcie na wyjściu prostownika (na "krokodylkach"). Powinno ono wynosić około 13-15V (w zależności od transformatora i mostka). Jeśli jest znacznie wyższe lub zerowe, natychmiast wyłączcie urządzenie i szukajcie błędu.
4. Kontrola temperatury: Po kilku minutach pracy bez obciążenia, dotknijcie ostrożnie obudowy transformatora i mostka prostowniczego (jeśli są dostępne). Nie powinny być gorące, jedynie lekko ciepłe.
5. Test z obciążeniem (opcjonalnie, ale zalecane): Jeśli macie starą żarówkę samochodową 12V, możecie podłączyć ją do wyjścia prostownika. Amperomierz powinien wskazać prąd przepływający przez żarówkę, a żarówka powinna świecić.
6. Podłączenie akumulatora: Dopiero po pomyślnych testach bez obciążenia i z obciążeniem, możecie podłączyć prostownik do akumulatora. Zawsze najpierw podłączcie klemę dodatnią (+), a potem ujemną (-). Obserwujcie amperomierz powinien wskazać prąd ładowania.

Prostownik z zasilacza komputerowego ATX jako alternatywa

Wielu z nas ma w szafie stary, nieużywany zasilacz komputerowy ATX. Czy można go przerobić na prostownik? Tak, to popularna alternatywa, która może być kusząca ze względu na niskie koszty i recykling elektrośmieci. Jednak nie jest to rozwiązanie dla każdego.

Potencjał starego zasilacza: kiedy to ma sens, a kiedy jest pułapką?

Adaptacja zasilacza ATX ma sens, jeśli posiadamy już taki zasilacz i mamy pewną wiedzę z zakresu elektroniki. Jest to tańsze niż kupowanie nowego transformatora i pozostałych komponentów. Jednak bez odpowiedniej wiedzy i precyzji, może to być pułapka. Zasilacze ATX są skomplikowanymi urządzeniami impulsowymi, a ich modyfikacja wymaga zrozumienia zasad ich działania. Jeśli nie czujesz się pewnie w elektronice, budowa klasycznego prostownika transformatorowego będzie bezpieczniejszym i prostszym wyborem.

Jak zmodyfikować zasilacz ATX, by ładował akumulator 12V?

Modyfikacja zasilacza ATX polega głównie na oszukaniu jego obwodów kontrolnych, aby uzyskać stabilne napięcie wyjściowe w okolicach 13.8-14.4V (idealne do ładowania akumulatorów 12V) oraz, co najważniejsze, na ograniczeniu prądowym. Zazwyczaj wymaga to wylutowania i wlutowania rezystorów w obwodzie sprzężenia zwrotnego, a także dodania obciążenia na linii 5V, aby zasilacz stabilnie pracował. To nie jest prosta operacja "plug and play" i wymaga zaawansowanej wiedzy elektronicznej oraz umiejętności lutowania elementów SMD.

Czy to rozwiązanie jest na pewno bezpieczne dla Twojego akumulatora?

Jeśli modyfikacja zasilacza ATX nie zostanie wykonana perfekcyjnie, może to stanowić poważne ryzyko dla akumulatora. Brak precyzyjnej stabilizacji napięcia lub brak skutecznego ograniczenia prądowego może prowadzić do przeładowania akumulatora, jego "zagotowania" i trwałego uszkodzenia. Co więcej, większość zmodyfikowanych zasilaczy ATX nie posiada zaawansowanych zabezpieczeń przed odwrotną polaryzacją czy zwarciem, które są standardem w fabrycznych prostownikach. Zawsze pamiętajcie, że akumulatory samochodowe to źródła dużej energii, a niewłaściwe ładowanie może być niebezpieczne.

Pułapki i błędy, czyli jak uniknąć uszkodzeń

Nawet doświadczonym majsterkowiczom zdarzają się błędy, a przy budowie prostownika mogą one mieć poważne konsekwencje. Chcę zwrócić uwagę na najczęstsze pułapki, abyście mogli ich uniknąć i cieszyć się bezpiecznym i sprawnym urządzeniem.

Pomoc, mój prostownik "gotuje" akumulator! Problem zbyt wysokiego napięcia

Jednym z najgroźniejszych błędów jest zastosowanie transformatora o zbyt wysokim napięciu wtórnym lub brak kontroli napięcia ładowania. Jeśli napięcie na zaciskach akumulatora podczas ładowania przekroczy 14.4V-14.7V (dla akumulatorów kwasowo-ołowiowych), akumulator zacznie "gazować", czyli intensywnie wydzielać wodór i tlen. To nie tylko prowadzi do utraty elektrolitu i skrócenia żywotności akumulatora, ale także stwarza ryzyko wybuchu. Zawsze monitorujcie napięcie i prąd ładowania, a jeśli zauważycie intensywne "gotowanie", natychmiast przerwijcie ładowanie.

Odwrotna polaryzacja: Jak jednym ruchem nie zniszczyć akumulatora i prostownika?

To klasyczny, ale niezwykle kosztowny błąd. Podłączenie klem prostownika w odwrotnej kolejności (plus do minusa, minus do plusa) może w ułamku sekundy zniszczyć zarówno prostownik (spalenie mostka prostowniczego, a nawet transformatora), jak i akumulator. Zawsze, ale to zawsze, sprawdzajcie polaryzację przed podłączeniem! Czerwony przewód do plusa (+), czarny do minusa (-). To podstawowa zasada, której bezwzględnie należy przestrzegać.

Diagnostyka typowych usterek: Dlaczego amperomierz nic nie pokazuje?

• Brak prądu ładowania / amperomierz nic nie pokazuje:
  • Sprawdź bezpieczniki (zarówno w obwodzie pierwotnym, jak i wtórnym).
  • Sprawdź ciągłość przewodów i połączeń.
  • Upewnij się, że amperomierz jest poprawnie wpięty szeregowo.
  • Sprawdź mostek prostowniczy mógł ulec uszkodzeniu (przebiciu diod).
  • Upewnij się, że akumulator nie jest całkowicie rozładowany (poniżej 8-9V), ponieważ niektóre prostowniki mogą mieć problem z jego "pobudzeniem".
• Prostownik grzeje się nadmiernie:
  • Transformator lub mostek prostowniczy są przeciążone (za mała moc/prąd dla danego akumulatora).
  • Słaba wentylacja obudowy.
  • Uszkodzenie mostka prostowniczego.
• Dziwne dźwięki (buczenie, brzęczenie):
  • Luźno zamocowany transformator.
  • Zbyt duże obciążenie.

Prostownik DIY czy gotowiec? Porównanie z inteligentnymi ładowarkami

Po omówieniu budowy własnego prostownika, warto zastanowić się, czy w ogóle ma to sens w dzisiejszych czasach. Rynek oferuje szeroki wybór gotowych urządzeń, w tym zaawansowanych ładowarek mikroprocesorowych, które znacząco przewyższają prostą konstrukcję DIY pod względem funkcjonalności i bezpieczeństwa.

Czego nie potrafi prosty prostownik? O ładowaniu pulsacyjnym i odsiarczaniu

Prosta konstrukcja DIY, którą opisaliśmy, to urządzenie o bardzo podstawowych możliwościach. Brakuje jej wielu funkcji, które są standardem w nowoczesnych ładowarkach mikroprocesorowych:

• Wieloetapowe ładowanie: Nowoczesne ładowarki automatycznie dostosowują prąd i napięcie w zależności od stanu naładowania akumulatora (np. faza bulk, absorpcja, float). Prosty prostownik DIY tego nie potrafi ładuje stałym prądem lub napięciem.
• Odsiarczanie: Wiele ładowarek oferuje tryby odsiarczania, które za pomocą impulsów wysokiego napięcia próbują usunąć siarczany z płyt akumulatora, przedłużając jego żywotność.
• Ładowanie podtrzymujące (konserwujące): Po naładowaniu akumulatora, inteligentne ładowarki przechodzą w tryb podtrzymania, utrzymując akumulator w optymalnym stanie przez długi czas, bez ryzyka przeładowania.
• Kompensacja temperatury: Niektóre zaawansowane modele dostosowują parametry ładowania do temperatury otoczenia, co jest kluczowe dla optymalnego i bezpiecznego ładowania.
• Diagnostyka akumulatora: Wiele ładowarek potrafi ocenić stan akumulatora i zasygnalizować jego zużycie.
• Ładowanie różnych typów akumulatorów: Nowoczesne ładowarki mają tryby dla akumulatorów kwasowo-ołowiowych, żelowych, AGM, EFB, a nawet litowych. Prosty prostownik DIY jest zazwyczaj dedykowany tylko do jednego typu.

Ryzyko przeładowania: Dlaczego brak automatyki to największa wada konstrukcji DIY?

Największą wadą i zarazem największym zagrożeniem związanym z prostymi prostownikami DIY jest brak automatycznego wyłącznika po naładowaniu akumulatora. Oznacza to, że użytkownik musi samodzielnie monitorować proces ładowania i ręcznie odłączyć prostownik, gdy akumulator osiągnie pełne naładowanie. Pominięcie tego momentu lub zbyt długie pozostawienie podłączonego prostownika prowadzi do nieuchronnego przeładowania akumulatora, jego "zagotowania", utraty elektrolitu i skrócenia żywotności. W przypadku nowoczesnych ładowarek mikroprocesorowych, ten problem po prostu nie istnieje urządzenie samo dba o bezpieczne zakończenie procesu.

Przeczytaj również: Lewarek w Fiacie Doblo: Szybko znajdź go w każdej generacji!

Werdykt: Kiedy budowa ma sens, a kiedy lepiej zaufać technologii?

Moim zdaniem, budowa własnego prostownika ma sens przede wszystkim jako projekt hobbystyczny, dla osób, które chcą pogłębić swoją wiedzę z elektroniki i czerpią satysfakcję z samodzielnego tworzenia. Jest to również opcja, jeśli dysponujemy większością komponentów "za darmo" (np. stary transformator). Jednak, jeśli spojrzymy na to z perspektywy ekonomicznej i praktycznej, koszt zakupu nowych komponentów (zwłaszcza transformatora) często zbliża się lub nawet przewyższa cenę prostego, ale w pełni automatycznego i bezpiecznego prostownika marketowego. W 2026 roku inteligentne ładowarki mikroprocesorowe są szeroko dostępne w bardzo przystępnych cenach, oferując nieporównywalnie większe bezpieczeństwo, funkcjonalność i dłuższą żywotność akumulatora. W przypadku nowoczesnych akumulatorów (AGM, EFB), które są bardzo wrażliwe na niewłaściwe ładowanie, zdecydowanie lepiej zaufać technologii i zainwestować w gotową, inteligentną ładowarkę. To inwestycja, która szybko się zwróci w postaci dłuższego życia akumulatora i spokoju ducha.
