Jak sprawdzić, czy prostownik ładuje akumulator? Poradnik eksperta

Ten artykuł to praktyczny poradnik, który krok po kroku wyjaśni, jak samodzielnie sprawdzić, czy prostownik prawidłowo ładuje akumulator. Dowiesz się, jak interpretować sygnały z urządzenia oraz jak precyzyjnie zmierzyć napięcie multimetrem, by mieć pewność, że Twój akumulator jest w dobrej kondycji.

Dlaczego warto wiedzieć, czy prostownik prawidłowo ładuje?

Prawidłowe ładowanie akumulatora to fundament jego długiej żywotności i niezawodności Twojego pojazdu. Jako doświadczony mechanik, widziałem wiele przypadków, gdzie zaniedbanie tego aspektu prowadziło do kosztownych awarii. Regularna weryfikacja, czy prostownik działa jak należy, jest kluczowa, aby uniknąć problemów z rozruchem, przedwczesnego zużycia akumulatora, a nawet uszkodzenia innych podzespołów elektrycznych samochodu. To prosta czynność, która może zaoszczędzić Ci sporo nerwów i pieniędzy.

Oznaki niedoładowanego akumulatora kiedy problemem może być prostownik?

Niedoładowany akumulator daje o sobie znać na różne sposoby. Najczęściej zauważysz to po problemach z rozruchem silnika, zwłaszcza w chłodne dni. Inne objawy to słabe światła, niestabilna praca elektroniki pokładowej, a nawet resetowanie się ustawień radiowych. Jeśli mimo regularnego ładowania akumulatora prostownikiem, te symptomy powracają, jest duża szansa, że to właśnie prostownik nie wykonuje swojej pracy prawidłowo. Warto wtedy dokładnie sprawdzić jego działanie.

Potencjalne ryzyko: co się stanie, gdy używasz niesprawnego prostownika?

• Przeładowanie akumulatora: Niesprawny prostownik może dostarczać zbyt wysokie napięcie lub prąd, co prowadzi do przeładowania. Skutkuje to uszkodzeniem wewnętrznych płyt akumulatora, skróceniem jego żywotności, a także nadmiernym gazowaniem (wydzielaniem wodoru i tlenu), co jest niebezpieczne.
• Niedoładowanie akumulatora: Zbyt niskie napięcie lub prąd ładowania nie pozwoli na pełne naładowanie akumulatora. To z kolei prowadzi do utraty pojemności i zasiarczenia płyt, co jest procesem nieodwracalnym i znacząco skraca jego żywotność.
• Zagrożenia bezpieczeństwa: Niesprawny prostownik może przegrzewać się, a w skrajnych przypadkach nawet spowodować pożar. Nadmierne gazowanie akumulatora w zamkniętym pomieszczeniu stwarza ryzyko wybuchu.

Jak czytać sygnały z obudowy prostownika?

Zanim sięgniesz po multimetr, warto nauczyć się interpretować podstawowe sygnały, jakie wysyła nam prostownik. Wiele nowoczesnych urządzeń komunikuje swój status za pomocą prostych wskaźników wizualnych, które mogą dać nam wstępną diagnozę.

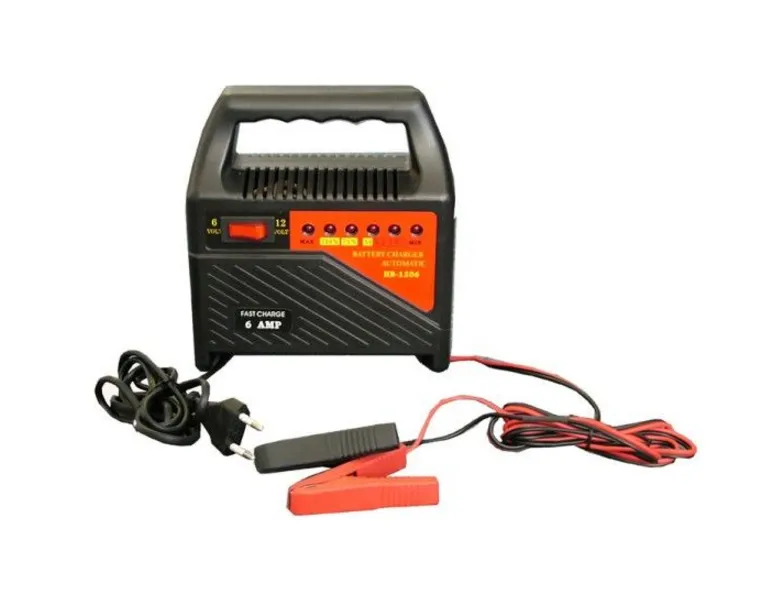

Tajemnice kolorowych diod: co oznacza zielona, czerwona i żółta lampka?

Większość prostowników, zwłaszcza tych mikroprocesorowych, wyposażona jest w diody LED, które w prosty sposób informują o stanie ładowania. To najszybsza metoda wstępnej diagnostyki.

Dioda zielona: Kiedy na prostowniku świeci się zielona dioda, zazwyczaj oznacza to, że akumulator jest w pełni naładowany i prostownik zakończył proces. W niektórych modelach może również sygnalizować tryb podtrzymania napięcia.

Dioda czerwona/żółta: Czerwona lub żółta dioda to sygnał, że proces ładowania trwa. Intensywność świecenia lub miganie może w niektórych prostownikach wskazywać na różne fazy ładowania, np. szybkie ładowanie, ładowanie wyrównawcze czy odsiarczanie.

Mój prostownik ma wyświetlacz - jak interpretować pokazywane wartości?

Prostowniki cyfrowe z wyświetlaczem LCD dają znacznie więcej informacji. Zazwyczaj pokazują aktualne napięcie na akumulatorze, prąd ładowania, a czasem także procent naładowania lub komunikaty tekstowe. Na przykład, podczas ładowania możesz zobaczyć napięcie rosnące od około 12V do 14,4V, a prąd stopniowo spadający z początkowych kilku amperów do ułamków ampera. Komunikat "FULL" lub "END" jasno wskazuje na zakończenie procesu ładowania. Jeśli prostownik od razu po podłączeniu pokazuje "FULL", a wiesz, że akumulator jest rozładowany, to jest to sygnał alarmowy coś jest nie tak.

Czy "gazowanie" akumulatora to dobry, czy zły znak?

Zjawisko "gazowania" akumulatora kwasowo-ołowiowego, czyli wydzielanie się pęcherzyków gazu (wodoru i tlenu) z elektrolitu, jest normalne w końcowej fazie ładowania. Świadczy to o tym, że akumulator osiąga pełne naładowanie i zaczyna się proces elektrolizy wody. Jeśli jednak gazowanie jest nadmierne, bardzo intensywne lub pojawia się zbyt wcześnie w procesie ładowania, może to być znak przeładowania akumulatora lub jego wewnętrznego uszkodzenia. W takiej sytuacji należy zachować szczególną ostrożność i sprawdzić parametry ładowania.

Multimetr w dłoń! Precyzyjna weryfikacja ładowania

Obserwacja diod i wyświetlaczy to dobry początek, ale jeśli chcesz mieć stuprocentową pewność, że prostownik prawidłowo ładuje akumulator, musisz sięgnąć po multimetr. To narzędzie pozwoli Ci precyzyjnie zmierzyć napięcie i prąd, dając najbardziej wiarygodne informacje o stanie ładowania.

Przygotowanie do pomiaru: jak bezpiecznie ustawić multimetr do sprawdzania napięcia?

Zanim zaczniesz mierzyć, upewnij się, że Twój multimetr jest prawidłowo ustawiony. To kluczowe dla bezpieczeństwa i dokładności pomiaru.

1. Wybierz funkcję pomiaru napięcia stałego (DCV): Na pokrętle multimetru znajdź symbol "V" z prostą linią (lub "DCV").
2. Ustaw odpowiedni zakres: Dla akumulatorów samochodowych 12V wybierz zakres, który jest większy niż 12V, ale nie za duży, np. 20V. Jeśli ustawisz zbyt mały zakres, multimetr może pokazać "OL" (Overload) lub po prostu nie zadziałać. Jeśli masz automatyczny multimetr, możesz pominąć ten krok.
3. Podłącz przewody pomiarowe: Czarny przewód podłącz do gniazda "COM" (Common), a czerwony przewód do gniazda oznaczonego "VΩmA" lub "V".

Pomiar napięcia przed ładowaniem: jaki wynik świadczy o rozładowaniu?

Zanim podłączysz prostownik, zmierz napięcie spoczynkowe akumulatora. W pełni naładowany akumulator 12V, który odpoczął przez kilka godzin (bez obciążenia i ładowania), powinien mieć napięcie w zakresie od 12,6V do 12,8V. Jeśli Twój multimetr pokazuje wartość poniżej 12,4V-12,5V, oznacza to, że akumulator jest niedoładowany i wymaga ładowania. Im niższe napięcie, tym głębiej jest rozładowany.

Test w trakcie ładowania: jakie napięcie potwierdza, że prostownik działa?

Kiedy prostownik jest podłączony do akumulatora i pracuje, napięcie na klemach akumulatora powinno stopniowo wzrastać. W trakcie prawidłowego ładowania, napięcie to powinno utrzymywać się w zakresie od 13,5V do 14,5V. To jest standard dla większości akumulatorów kwasowo-ołowiowych. Warto jednak pamiętać o specyfice różnych typów akumulatorów:

• Dla akumulatorów AGM, optymalne napięcie ładowania to około 14,7V.
• Dla akumulatorów żelowych, zalecane napięcie to około 14,4V.
• W końcowej fazie ładowania, zwłaszcza dla akumulatorów obsługowych (z korkami), napięcie może osiągać nawet 15,8V-16V. Jest to faza, w której następuje tzw. ładowanie wyrównawcze, mające na celu pełne naładowanie wszystkich cel.

Jeśli napięcie nie mieści się w tych zakresach lub nie wzrasta, to sygnał, że prostownik nie działa prawidłowo lub akumulator jest uszkodzony.

Finalny sprawdzian: jakie napięcie powinien mieć w pełni naładowany akumulator?

Po zakończeniu procesu ładowania przez prostownik (lub po odłączeniu go od sieci, jeśli masz prostownik manualny), odczekaj około godziny, aby akumulator "odpoczął". Następnie ponownie zmierz jego napięcie spoczynkowe. W pełni naładowany akumulator 12V powinien wskazywać na multimetrze wartość od 12,6V do 12,8V. Taki wynik potwierdza, że prostownik skutecznie naładował akumulator i jest on gotowy do pracy.

Gdy prostownik nie ładuje - najczęstsze przyczyny i rozwiązania

Czasem, mimo podłączenia prostownika, proces ładowania nie przebiega tak, jak powinien. W takich sytuacjach kluczowa jest umiejętność zdiagnozowania problemu. Oto najczęstsze scenariusze i moje wskazówki, jak sobie z nimi radzić.

Problem 1: Prostownik w ogóle się nie uruchamia po podłączeniu

Jeśli prostownik milczy i nie daje żadnych oznak życia, przyczyn może być kilka:

• Uszkodzenie samego prostownika: Może to być przepalony bezpiecznik (warto sprawdzić, czy prostownik ma wymienny bezpiecznik), uszkodzony transformator lub inna wewnętrzna usterka.
• Błędne podłączenie klem: Upewnij się, że klemy są prawidłowo podłączone do akumulatora (plus do plusa, minus do minusa) i mają dobry kontakt. Niektóre prostowniki mają zabezpieczenie przed odwrotną polaryzacją i po prostu się nie uruchomią.
• Głębokie rozładowanie akumulatora: Wiele nowoczesnych prostowników mikroprocesorowych "nie widzi" akumulatorów, których napięcie spadło poniżej pewnego progu (np. 8V-10V). W takiej sytuacji możesz spróbować podładować akumulator przez krótki czas starszym, prostszym prostownikiem lub podłączyć go równolegle do drugiego, sprawnego akumulatora, aby "oszukać" inteligentny prostownik.

Problem 2: Prostownik od razu pokazuje, że akumulator jest pełny

To frustrująca sytuacja, gdy prostownik od razu sygnalizuje pełne naładowanie, a Ty wiesz, że akumulator jest rozładowany. Może to świadczyć o:

• Uszkodzonym/zasiarczonym akumulatorze: Akumulator może być tak mocno zasiarczony lub mieć wewnętrzne uszkodzenia, że nie jest w stanie przyjmować prądu. Prostownik "widzi" wysoki opór i interpretuje to jako pełne naładowanie.
• Utracie pojemności akumulatora: Akumulator mógł stracić znaczną część swojej pojemności, co sprawia, że szybko osiąga napięcie końca ładowania, ale nie magazynuje energii.
• Niekompatybilnym/uszkodzonym prostowniku: Rzadziej, ale zdarza się, że prostownik jest uszkodzony lub niekompatybilny z danym typem akumulatora i błędnie interpretuje jego stan.

Problem 3: Napięcie na akumulatorze nie wzrasta mimo podłączenia prostownika

Jeśli podłączyłeś prostownik, diody świecą, ale multimetr pokazuje, że napięcie na akumulatorze stoi w miejscu lub wzrasta bardzo powoli, może to oznaczać:

• Wewnętrzne uszkodzenie akumulatora: Akumulator może mieć zwarcie w jednej z cel lub inne uszkodzenie, które uniemożliwia mu przyjmowanie ładunku.
• Uszkodzenie prostownika: Prostownik może być uszkodzony w taki sposób, że sygnalizuje pracę, ale nie dostarcza prądu ładowania. Warto sprawdzić, czy prostownik nie jest zimny (jeśli powinien się grzać) lub czy nie wydaje nietypowych dźwięków.

Problem 4: Urządzenie lub akumulator nadmiernie się grzeje

Nadmierne nagrzewanie się któregokolwiek z elementów to sygnał alarmowy, którego nigdy nie wolno ignorować. Może to świadczyć o:

• Zwarciu wewnętrznym w akumulatorze: To bardzo niebezpieczna sytuacja, która może prowadzić do wybuchu. Jeśli akumulator jest gorący, a prostownik pracuje, natychmiast odłącz zasilanie.
• Uszkodzeniu prostownika: Uszkodzone komponenty prostownika mogą powodować jego przegrzewanie się.
• Ładowaniu zbyt dużym prądem: Jeśli prostownik dostarcza zbyt duży prąd w stosunku do pojemności akumulatora, może to prowadzić do jego przegrzewania. Zawsze stosuj zasadę 1/10 pojemności akumulatora (np. dla 50Ah 5A).
• Nietypowe dźwięki: Piszczenie, trzaski lub inne niepokojące odgłosy z prostownika lub akumulatora również są sygnałem do natychmiastowego odłączenia i weryfikacji.

Problem 5: Pomyliłem klemy! Co zrobić w przypadku odwrotnej polaryzacji?

Odwrotne podłączenie klem (plus do minusa, minus do plusa) to jeden z najczęstszych błędów, który może mieć poważne konsekwencje. W takiej sytuacji:

• Natychmiast odłącz prostownik od sieci i od akumulatora.
• Sprawdź prostownik: Wiele nowoczesnych prostowników mikroprocesorowych posiada zabezpieczenie przed odwrotną polaryzacją i po prostu się nie uruchomi lub zasygnalizuje błąd. Starsze modele mogą ulec uszkodzeniu (np. przepaleniu bezpiecznika).
• Sprawdź akumulator: Akumulator jest bardziej odporny na krótkotrwałe odwrócenie polaryzacji, ale długotrwałe może go uszkodzić.

Zawsze, ale to zawsze, upewnij się, że podłączasz klemy prawidłowo. To podstawowa zasada bezpieczeństwa.

Prostownik standardowy a mikroprocesorowy czy rodzaj urządzenia ma znaczenie?

Rodzaj prostownika, którego używasz, ma ogromne znaczenie dla procesu ładowania i diagnostyki. Zdecydowanie łatwiej jest sprawdzić ładowanie, gdy prostownik sam "myśli" za nas.

Jakie ograniczenia mają starsze prostowniki transformatorowe?

Starsze prostowniki transformatorowe, choć często solidne i trwałe, mają swoje ograniczenia. Brakuje im zaawansowanych zabezpieczeń, co stwarza ryzyko przeładowania akumulatora, jeśli pozostawimy go podłączonego zbyt długo. Wymagają one większego nadzoru ze strony użytkownika, który musi samodzielnie kontrolować czas ładowania i napięcie. Nie oferują też zazwyczaj funkcji diagnostycznych ani trybu podtrzymania, co czyni je mniej uniwersalnymi i bezpiecznymi, zwłaszcza dla nowoczesnych akumulatorów.

Dlaczego prostowniki inteligentne same diagnozują problemy z ładowaniem?

Prostowniki mikroprocesorowe, zwane też inteligentnymi, to zupełnie inna liga. Są droższe, ale oferują szereg zalet. Automatycznie dobierają parametry ładowania do typu i stanu akumulatora, co minimalizuje ryzyko uszkodzenia. Co najważniejsze, posiadają wbudowaną diagnostykę potrafią rozpoznać uszkodzony akumulator, błędne podłączenie (odwrotną polaryzację), a nawet tryb podtrzymania napięcia po pełnym naładowaniu. Dzięki temu są znacznie bezpieczniejsze i wygodniejsze w użyciu, a ich wskazania są bardziej wiarygodne. To właśnie takie urządzenia rekomenduję do ładowania nowoczesnych akumulatorów, w tym AGM czy żelowych.

Bezpieczeństwo to podstawa: kluczowe zasady podczas sprawdzania ładowania

Praca z akumulatorem i prostownikiem, choć wydaje się prosta, wiąże się z pewnymi ryzykami. Kwas siarkowy, prąd elektryczny i wydzielający się wodór to czynniki, które wymagają szacunku i przestrzegania zasad bezpieczeństwa. Zawsze pamiętaj o tych kilku punktach, aby uniknąć nieprzyjemnych niespodzianek.

Prawidłowa kolejność podłączania i odłączania - jak uniknąć iskrzenia?

Prawidłowa kolejność podłączania i odłączania prostownika jest absolutnie kluczowa, aby uniknąć iskrzenia, które w obecności wodoru może doprowadzić do wybuchu.

1. Podłącz klemy do akumulatora: Najpierw podłącz czerwoną klemę prostownika do bieguna dodatniego (+) akumulatora, a następnie czarną klemę do bieguna ujemnego (-) akumulatora. Upewnij się, że połączenia są pewne i stabilne.
2. Podłącz prostownik do sieci: Dopiero po prawidłowym podłączeniu klem do akumulatora, podłącz wtyczkę prostownika do gniazdka elektrycznego.
3. Odłącz prostownik od sieci: Po zakończeniu ładowania, najpierw odłącz wtyczkę prostownika od gniazdka elektrycznego.
4. Odłącz klemy od akumulatora: Następnie odłącz czarną klemę od bieguna ujemnego (-) akumulatora, a na końcu czerwoną klemę od bieguna dodatniego (+) akumulatora.

Przestrzeganie tej kolejności minimalizuje ryzyko powstania iskier w pobliżu akumulatora.

Przeczytaj również: Twój prostownik nie działa? Gdzie naprawić i czy to się opłaca?

Dlaczego wentylacja pomieszczenia jest tak krytycznie ważna?

Podczas ładowania akumulatorów kwasowo-ołowiowych, zwłaszcza w końcowej fazie, wydziela się wodór. Wodór jest gazem wybuchowym i w połączeniu z tlenem (powietrzem) tworzy mieszaninę piorunującą. Wystarczy mała iskra (np. przy podłączaniu klem) lub inne źródło zapłonu, aby doszło do eksplozji. Dlatego też, zawsze, ale to zawsze, ładuj akumulator w dobrze wentylowanym pomieszczeniu. Otwórz okna lub drzwi, aby zapewnić swobodny przepływ powietrza i rozproszenie potencjalnie niebezpiecznych gazów. Twoje bezpieczeństwo jest najważniejsze.
