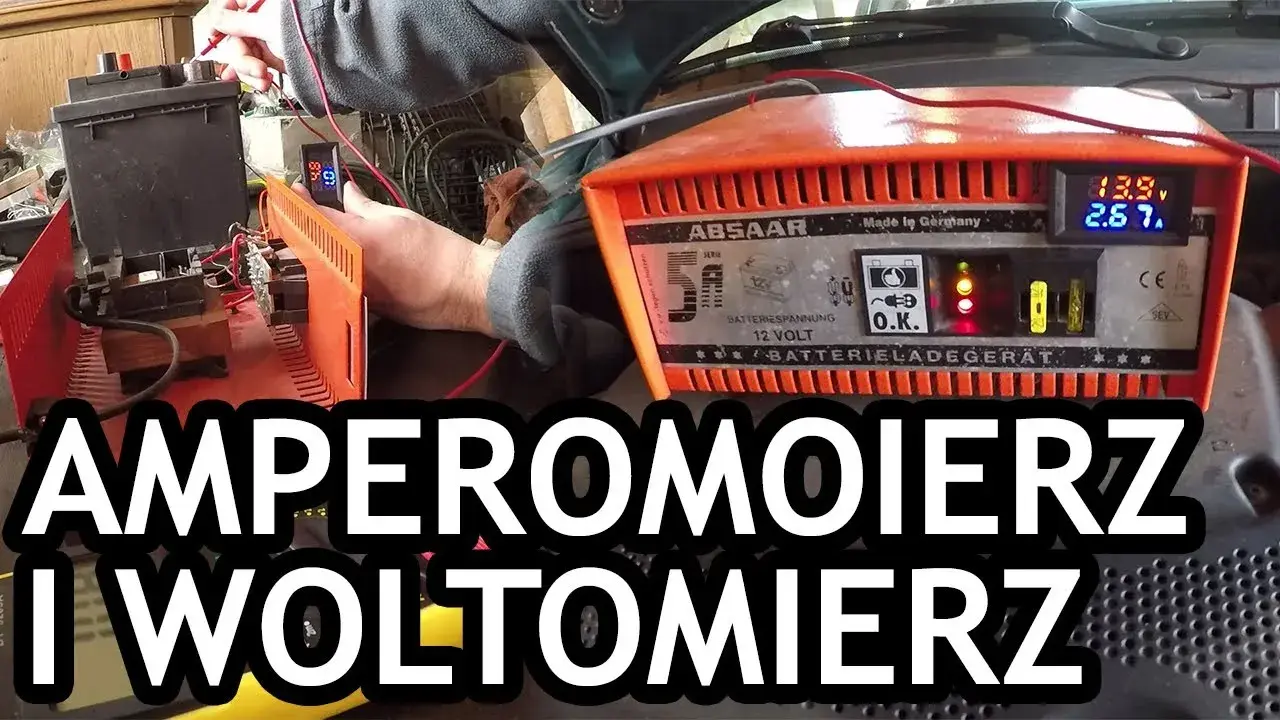

Jak bezpiecznie podłączyć amperomierz do prostownika? Kompletny poradnik

Ten artykuł stanowi kompleksowy przewodnik po bezpiecznym i prawidłowym podłączaniu amperomierza do prostownika samochodowego. Dowiesz się, jak krok po kroku zamontować to kluczowe urządzenie, aby precyzyjnie monitorować proces ładowania akumulatora i uniknąć kosztownych błędów.

Co zyskujesz, montując amperomierz w swoim prostowniku?

Montaż amperomierza w prostowniku to inwestycja, która szybko się zwraca. Z mojego doświadczenia wynika, że kluczową korzyścią jest przede wszystkim precyzyjna kontrola procesu ładowania. Dzięki temu możesz:

• Wydłużyć żywotność akumulatora: Monitorując prąd, unikasz przeładowania, które jest jedną z głównych przyczyn szybkiego zużycia akumulatorów.
• Wykrywać wczesne problemy: Nagłe spadki lub brak prądu ładowania mogą sygnalizować problem z akumulatorem (np. zwarcie celi) lub samym prostownikiem, zanim dojdzie do poważniejszej awarii.
• Optymalizować czas ładowania: Widząc, jak prąd spada, wiesz dokładnie, kiedy akumulator jest naładowany, co pozwala uniknąć niepotrzebnego, długotrwałego podtrzymywania ładowania.
• Zwiększyć bezpieczeństwo: Kontrola prądu minimalizuje ryzyko przegrzania akumulatora, co jest szczególnie ważne w przypadku starszych typów.

Jakie ryzyko niesie ładowanie akumulatora "na ślepo"?

Ładowanie akumulatora bez amperomierza to trochę jak jazda samochodem bez prędkościomierza niby się da, ale ryzyko jest znacznie większe. Brak kontroli nad prądem ładowania wiąże się z szeregiem zagrożeń, które obserwowałem wielokrotnie:

• Ryzyko przeładowania akumulatora: To najczęstszy problem. Ciągłe podawanie prądu do już naładowanego akumulatora prowadzi do gazowania, utraty elektrolitu i uszkodzenia płyt, co drastycznie skraca jego żywotność.
• Niedoładowanie akumulatora: Bez miernika trudno ocenić, czy akumulator faktycznie przyjął pełny ładunek. Niedoładowane akumulatory szybciej się zasiarczają i tracą pojemność.
• Uszkodzenie akumulatora: Zarówno przeładowanie, jak i niedoładowanie prowadzą do nieodwracalnych uszkodzeń wewnętrznych.
• Skrócenie żywotności akumulatora: W rezultacie wszystkich powyższych czynników, akumulator znacznie szybciej będzie nadawał się do wymiany.
• Potencjalne zagrożenia bezpieczeństwa: Przeładowany akumulator może się przegrzać, a w skrajnych przypadkach nawet eksplodować, uwalniając szkodliwe gazy i kwas.

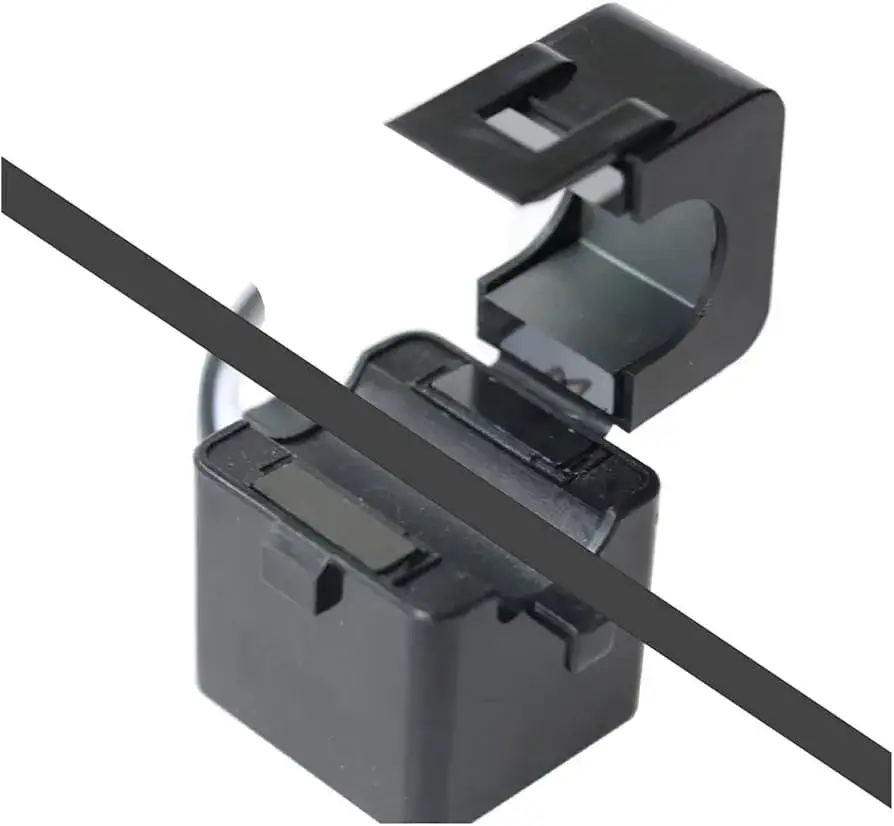

Przygotowanie do montażu: Narzędzia i bezpieczeństwo

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Odpowiednie przygotowanie to połowa sukcesu i gwarancja bezpieczeństwa.

Lista kontrolna: Co musisz przygotować przed montażem?

Aby montaż przebiegł sprawnie i bezpiecznie, przygotuj następujące elementy:

1. Amperomierz: Wybierz odpowiedni typ i zakres pomiarowy, o czym opowiem za chwilę.
2. Przewody elektryczne: O odpowiednim przekroju, zdolne do przenoszenia prądu ładowania prostownika.
3. Złączki/konektory: Do solidnego połączenia przewodów (np. oczkowe, widełkowe).
4. Narzędzia do cięcia i ściągania izolacji: Precyzyjne i ostre.
5. Śrubokręty: Płaskie i krzyżakowe, dopasowane do śrub w prostowniku i amperomierzu.
6. Lutownica i cyna (opcjonalnie): Jeśli planujesz lutować połączenia dla większej trwałości.
7. Koszulek termokurczliwe lub taśma izolacyjna: Do izolacji połączeń.
8. Multimetr (opcjonalnie): Do sprawdzenia ciągłości obwodu po montażu.
9. Rękawice ochronne: Izolujące, chroniące przed porażeniem i kwasem.
10. Okulary ochronne: Na wypadek rozprysku kwasu z akumulatora.

Bezpieczeństwo przede wszystkim: Jak uniknąć porażenia prądem i uszkodzenia sprzętu?

Pamiętaj, prąd elektryczny to nie zabawka. Zawsze, ale to zawsze, stawiaj bezpieczeństwo na pierwszym miejscu. Moje doświadczenie uczy, że pośpiech i lekceważenie zasad bezpieczeństwa kończą się zazwyczaj kosztownymi błędami, a czasem nawet poważnymi wypadkami. Oto kluczowe zasady:

• Odłącz prostownik od sieci elektrycznej (230V): To absolutna podstawa. Zanim dotkniesz jakiegokolwiek przewodu w prostowniku, upewnij się, że wtyczka jest wyjęta z gniazdka. Napięcie sieciowe jest śmiertelnie niebezpieczne.
• Odłącz prostownik od akumulatora: Po odłączeniu od sieci, odepnij również klemy prostownika od akumulatora. Zapobiegnie to przypadkowemu zwarciu i przepływowi prądu z akumulatora.
• Używaj narzędzi z izolowanymi rękojeściami: Izolacja na narzędziach stanowi dodatkową warstwę ochronną przed przypadkowym kontaktem z elementami pod napięciem.
• Stosuj rękawice ochronne: Chronią nie tylko przed porażeniem, ale także przed kwasem siarkowym zawartym w akumulatorze, który jest żrący.
• Pracuj w suchym środowisku: Wilgoć zwiększa ryzyko porażenia prądem. Upewnij się, że miejsce pracy jest suche.
• Nie spiesz się: Dokładność i rozwaga są kluczowe. Każdy krok wykonuj z pełną uwagą.

Jak wybrać odpowiedni amperomierz do prostownika?

Wybór odpowiedniego amperomierza to podstawa sukcesu. Nie każdy miernik będzie równie dobry, a źle dobrany może nie tylko dawać błędne odczyty, ale i ulec uszkodzeniu.

Amperomierz analogowy czy cyfrowy: który będzie lepszy?

Oba typy mają swoje zalety i wady. Decyzja zależy od Twoich preferencji i budżetu.

Typ amperomierza	Zalety i wady
Analogowy (wskazówkowy)	Zalety: Łatwy do odczytu trendu (czy prąd rośnie/spada), zazwyczaj tańszy, nie wymaga zasilania. Wady: Mniejsza precyzja (trudniej odczytać dokładne wartości), wrażliwy na wibracje i położenie, może wymagać kalibracji.
Cyfrowy (wyświetlacz LCD/LED)	Zalety: Bardzo precyzyjny odczyt, odporny na wibracje, często posiada dodatkowe funkcje (np. podświetlenie). Wady: Wymaga zasilania (bateria lub zasilanie z prostownika), droższy, trudniej ocenić trend zmian prądu na pierwszy rzut oka.

Osobiście do prostownika preferuję analogowe ze względu na łatwość obserwacji trendu, ale cyfrowe dają większą precyzję, co też jest cenne.

Jak dobrać prawidłowy zakres pomiarowy (A) do mocy prostownika?

To jest niezwykle ważne! Amperomierz musi być w stanie zmierzyć maksymalny prąd, jaki może wygenerować Twój prostownik. Jeśli zakres pomiarowy amperomierza będzie zbyt mały, miernik ulegnie uszkodzeniu. Z kolei zbyt duży zakres sprawi, że odczyty będą mało precyzyjne.

Dla typowych prostowników samochodowych, które ładują akumulatory 12V, najczęściej stosuje się amperomierze o zakresie 10 A, 15 A lub 20 A. Sprawdź specyfikację swojego prostownika zazwyczaj maksymalny prąd ładowania jest podany na obudowie lub w instrukcji. Jeśli prostownik ma maksymalny prąd 10A, wybierz amperomierz 10A lub 15A. Nigdy nie bierz miernika o zakresie mniejszym niż maksymalny prąd prostownika.

Kiedy potrzebujesz bocznika i jak go prawidłowo podłączyć?

Bocznik, czyli rezystor pomiarowy, jest niezbędny, gdy amperomierz (zwłaszcza cyfrowy lub o bardzo dużym zakresie pomiarowym) nie jest w stanie bezpośrednio zmierzyć prądu. Działa on jako "rozdzielacz" prądu większość prądu przepływa przez bocznik, a tylko niewielka, proporcjonalna część przez sam miernik. Miernik następnie przelicza ten mały prąd na faktyczną wartość.

Potrzebujesz bocznika, jeśli Twój amperomierz jest przeznaczony do pracy z nim (np. ma oznaczenie "z bocznikiem" lub "shunt required") lub gdy prąd ładowania jest bardzo wysoki (np. powyżej 20-30 A) i nie ma dostępnych amperomierzy bezpośrednich o takim zakresie.

Prawidłowe podłączenie bocznika:

1. Wpięcie bocznika szeregowo: Bocznik musi być wpięty szeregowo w obwód prądowy, podobnie jak sam amperomierz. Zazwyczaj wpina się go na przewodzie ujemnym, ale może być też na dodatnim ważne, aby cały prąd ładowania przez niego przepływał.
2. Podłączenie miernika do bocznika: Sam miernik (często ma mniejsze, cienkie przewody) podłącza się do specjalnych zacisków na boczniku. Te zaciski mierzą spadek napięcia na boczniku, który jest proporcjonalny do przepływającego prądu.
3. Zachowanie biegunowości: Upewnij się, że bocznik jest podłączony zgodnie z biegunowością, jeśli ma takie oznaczenia, a miernik do bocznika również z zachowaniem plusa i minusa.

Połączenie szeregowe: Jedyna prawidłowa metoda montażu

To jest absolutnie kluczowa zasada, której nie wolno łamać. Amperomierz zawsze musi być podłączony szeregowo. Nie ma od tego odstępstw.

Na czym polega połączenie szeregowe i dlaczego jest jedynym słusznym?

Połączenie szeregowe oznacza, że amperomierz staje się integralną częścią obwodu elektrycznego, przez który przepływa cały mierzony prąd. Wyobraź sobie rurę z wodą amperomierz to jak fragment tej rury, przez który musi przepłynąć cała woda, aby zmierzyć jej przepływ. W praktyce oznacza to, że przerywasz przewód, a amperomierz wpinasz w powstałą przerwę.

Amperomierz jest specjalnie zaprojektowany do tego celu ma bardzo niską rezystancję wewnętrzną. Dzięki temu, wpięty szeregowo, nie stawia znaczącego oporu przepływającemu prądowi i nie wpływa na działanie obwodu, jednocześnie precyzyjnie mierząc jego natężenie.

Tragiczne skutki pomyłki: Co się stanie po podłączeniu amperomierza równolegle?

To jest krytyczny błąd, który może mieć bardzo poważne konsekwencje. Amperomierz, ze względu na swoją bardzo niską rezystancję wewnętrzną, zachowuje się niemal jak zwarcie. Jeśli podłączysz go równolegle do źródła zasilania (tak jak woltomierz, który ma bardzo wysoką rezystancję), stworzysz ścieżkę o bardzo niskim oporze dla prądu.

Skutki mogą być tragiczne:

• Natychmiastowe zwarcie: Prąd popłynie przez amperomierz z ogromną siłą.
• Uszkodzenie prostownika: Prostownik może ulec przegrzaniu, spalić się, a jego bezpieczniki mogą nie wytrzymać.
• Uszkodzenie amperomierza: Miernik również zostanie przeciążony i zniszczony.
• Uszkodzenie akumulatora: W skrajnych przypadkach, silne zwarcie może uszkodzić akumulator.
• Ryzyko pożaru: Przegrzanie przewodów i elementów może doprowadzić do pożaru.

Dlatego zawsze podkreślam: amperomierz tylko szeregowo!

Podłączanie amperomierza: Przewodnik krok po kroku

Teraz przejdziemy do praktyki. Pamiętaj, aby wykonywać każdy krok z najwyższą starannością i zgodnie z zasadami bezpieczeństwa, o których mówiliśmy wcześniej.

Krok 1: Identyfikacja i bezpieczne przerwanie obwodu dodatniego

Zgodnie z zasadą, amperomierz wpinamy w obwód szeregowo. Najczęściej i najbezpieczniej robi się to na przewodzie dodatnim (+).

1. Upewnij się, że prostownik jest odłączony od sieci 230V i od akumulatora. To jest absolutnie konieczne!
2. Zlokalizuj dodatni (+) przewód: Jest to przewód wychodzący z prostownika, który normalnie podłącza się do dodatniej klemy akumulatora. Zazwyczaj jest on koloru czerwonego.
3. Wybierz miejsce do przerwania przewodu: Wybierz fragment przewodu, który jest łatwo dostępny i pozwoli na wygodny montaż amperomierza. Upewnij się, że masz wystarczająco dużo miejsca na miernik i połączenia.
4. Przerwij przewód: Ostrożnie przetnij dodatni przewód w wybranym miejscu. Użyj ostrych narzędzi do cięcia izolacji, tak aby nie uszkodzić innych przewodów.
5. Odsłoń końcówki przewodów: Z obu nowo powstałych końcówek przewodu ściągnij około 1-1,5 cm izolacji, aby przygotować je do podłączenia do amperomierza lub złączek.

Krok 2: Prawidłowe podłączenie przewodów do zacisków amperomierza (+ i -)

Prawidłowa biegunowość jest kluczowa, zwłaszcza w przypadku amperomierzy analogowych, aby wskazówka wychylała się w dobrą stronę.

1. Podłącz przewód od strony prostownika do zacisku (+): Jeden koniec przerwanego przewodu (ten, który wychodzi z prostownika) podłącz do dodatniego (+) zacisku amperomierza.
2. Podłącz przewód do akumulatora do zacisku (-): Drugą część przerwanego przewodu (tę, która prowadzi do klemy akumulatora) podłącz do ujemnego (-) zacisku amperomierza.
3. Sprawdź biegunowość: Upewnij się, że prąd będzie przepływał przez amperomierz od plusa do minusa. W prostszych słowach: prąd z prostownika wchodzi do (+) amperomierza i wychodzi z (-) amperomierza w kierunku akumulatora.

Krok 3: Solidne i trwałe zabezpieczenie wszystkich połączeń

Luźne połączenia to przepis na problemy niestabilne odczyty, przegrzewanie się, a nawet iskry. Dlatego tak ważne jest solidne zabezpieczenie.

1. Zaciskaj konektory: Jeśli używasz konektorów, upewnij się, że są mocno zaciśnięte na przewodach i na zaciskach amperomierza. Użyj odpowiednich szczypiec do zaciskania.
2. Lutowanie (zalecane): Dla maksymalnej trwałości i niezawodności, zalecam lutowanie połączeń. Połącz przewody z zaciskami amperomierza za pomocą lutu.
3. Izolacja połączeń: Po wykonaniu połączeń, bezwzględnie zaizoluj wszystkie odsłonięte elementy metalowe. Użyj koszulek termokurczliwych (podgrzej je, aby się skurczyły) lub dobrej jakości taśmy izolacyjnej. Izolacja zapobiega zwarciom i chroni przed porażeniem.
4. Upewnij się, że amperomierz jest stabilny: Zamontuj amperomierz w obudowie prostownika (jeśli jest miejsce i możliwość) lub w bezpiecznym miejscu, tak aby nie był narażony na uszkodzenia mechaniczne.

Krok 4: Weryfikacja poprawności montażu przed pierwszym uruchomieniem

Zanim podłączysz prostownik do prądu, wykonaj szybką checklistę, aby upewnić się, że wszystko jest w porządku.

1. Sprawdź wszystkie połączenia wzrokowo: Upewnij się, że nie ma luźnych przewodów, a wszystkie połączenia są solidne.
2. Sprawdź izolację: Upewnij się, że wszystkie odsłonięte metalowe części są prawidłowo zaizolowane.
3. Sprawdź biegunowość: Upewnij się, że amperomierz jest podłączony zgodnie z biegunowością (+ do +, - do - w obwodzie).
4. Użyj multimetru (opcjonalnie): Jeśli masz multimetr, możesz sprawdzić ciągłość obwodu, aby upewnić się, że prąd będzie mógł swobodnie przepływać przez amperomierz.
5. Upewnij się, że amperomierz jest bezpiecznie zamocowany: Nie powinien się ruszać ani obijać.

Interpretacja wskazań amperomierza: Co oznaczają liczby?

Amperomierz jest Twoim okiem na proces ładowania. Umiejętność interpretacji jego wskazań pozwoli Ci lepiej dbać o akumulator i szybko diagnozować problemy.

Co oznacza wysoki prąd na początku ładowania?

Kiedy podłączasz prostownik do rozładowanego akumulatora, amperomierz powinien wskazać wysokie natężenie prądu. To jest całkowicie normalne i pożądane! Oznacza to, że akumulator jest rzeczywiście rozładowany i aktywnie "przyjmuje" ładunek. Wartość tego prądu będzie zależeć od stopnia rozładowania akumulatora i mocy prostownika. Im bardziej rozładowany akumulator, tym wyższy początkowy prąd ładowania.

Dlaczego prąd ładowania spada w miarę upływu czasu?

W miarę jak akumulator się ładuje, jego rezystancja wewnętrzna wzrasta, a różnica potencjałów między prostownikiem a akumulatorem maleje. Zgodnie z prawem Ohma (I=U/R), spadek napięcia i wzrost rezystancji powodują, że prąd ładowania stopniowo maleje. Jest to naturalny i prawidłowy proces. Obserwowanie tego spadku jest kluczowe świadczy o tym, że akumulator się ładuje i zbliża się do pełnego naładowania.

Wskazówka bliska zeru: Akumulator naładowany czy uszkodzony?

Gdy amperomierz wskazuje wartość bliską zeru (lub bardzo niską, np. 0.1-0.5 A), masz dwie główne możliwości:

• Akumulator jest w pełni naładowany: To jest scenariusz idealny. Prostownik pracuje w trybie podtrzymania lub akumulator osiągnął swoje maksymalne napięcie.
• Akumulator jest uszkodzony: Niestety, niska wartość prądu może również świadczyć o poważnym uszkodzeniu akumulatora, np. o zwarciu jednej z cel. W takim przypadku akumulator nie jest w stanie przyjąć ładunku, a prostownik "widzi" go jako już naładowany lub uszkodzony.

Aby rozróżnić te dwie sytuacje, zmierz napięcie akumulatora po odłączeniu prostownika. W pełni naładowany akumulator 12V powinien mieć napięcie około 12.6-12.8V. Jeśli napięcie jest znacznie niższe (np. poniżej 12V), a amperomierz wskazywał zero, prawdopodobnie akumulator jest uszkodzony.

Amperomierz nie działa? Rozwiązujemy typowe problemy

Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Oto najczęstsze problemy, które możesz napotkać, i jak sobie z nimi radzić.

Miernik nie pokazuje żadnej wartości: gdzie szukać przyczyny?

Brak wskazań na amperomierzu to frustrująca sytuacja, ale zazwyczaj ma prostą przyczynę:

• Luźne połączenia lub przerwany przewód: Sprawdź dokładnie wszystkie połączenia, czy są solidne i czy przewody nie są przerwane. To najczęstsza przyczyna.
• Uszkodzenie samego miernika: Amperomierz mógł ulec uszkodzeniu (np. w wyniku przeciążenia). Spróbuj podłączyć inny miernik, jeśli masz taką możliwość, aby wykluczyć tę opcję.
• Zbyt duży lub zbyt mały zakres pomiarowy: Jeśli zakres jest zbyt duży, małe prądy mogą być niewidoczne. Jeśli jest zbyt mały, miernik mógł się spalić (choć wtedy zazwyczaj są inne objawy).
• Usterka prostownika: Jeśli prostownik nie podaje prądu, amperomierz również nic nie wskaże. Sprawdź, czy prostownik działa prawidłowo (np. mierząc napięcie na jego klemach).
• Akumulator jest w pełni naładowany lub uszkodzony: Jak wspomniałem wcześniej, jeśli akumulator jest już naładowany lub ma zwarcie celi, prąd ładowania będzie bliski zeru.

Wskazówka wychyla się w złą stronę: jak naprawić błąd z biegunowością?

Ten problem dotyczy głównie amperomierzy analogowych. Jeśli wskazówka wychyla się w lewo (poniżej zera) zamiast w prawo, oznacza to, że odwrotnie podłączyłeś bieguny amperomierza. Prąd przepływa przez miernik w przeciwnym kierunku, niż powinien.

Rozwiązanie jest proste: odłącz prostownik od zasilania i akumulatora, a następnie odwróć podłączenie przewodów do zacisków amperomierza. Czyli przewód, który był podłączony do (+), podłącz do (-), a ten, który był do (-), podłącz do (+). Po tej zmianie wskazówka powinna wychylać się prawidłowo.

Przeczytaj również: Jak zmierzyć prąd ładowania prostownika? Poradnik krok po kroku

Niestabilne lub zaniżone odczyty: jak zdiagnozować problem z połączeniem?

Niestabilne lub zaniżone odczyty mogą wprowadzać w błąd i utrudniać monitorowanie ładowania. Przyczyny to zazwyczaj:

• Słabe połączenia lub korozja na stykach: Luźne zaciski, zaśniedziałe końcówki przewodów lub skorodowane zaciski amperomierza mogą powodować niestabilny kontakt i wzrost rezystancji, co prowadzi do zaniżonych odczytów.
  • Rozwiązanie: Odłącz zasilanie, sprawdź i oczyść wszystkie styki. Dokręć śruby lub ponownie zaciśnij konektory.
• Nieprawidłowe podłączenie bocznika: Jeśli używasz bocznika, upewnij się, że jest on prawidłowo wpięty w obwód i że miernik jest do niego poprawnie podłączony. Słabe połączenia na boczniku również mogą być przyczyną.
  • Rozwiązanie: Sprawdź połączenia między bocznikem a miernikiem oraz między bocznikem a głównym obwodem prądowym.
• Uszkodzony przewód: Przewód, choć nie przerwany całkowicie, może mieć uszkodzone żyły wewnętrzne, co zwiększa jego rezystancję.
  • Rozwiązanie: Wymień podejrzany odcinek przewodu na nowy.
