Jak zmierzyć prąd ładowania prostownika? Poradnik krok po kroku

Pomiar prądu ładowania prostownika samochodowego to kluczowa czynność diagnostyczna, która pozwala ocenić stan zarówno samego prostownika, jak i akumulatora. Dzięki temu poradnikowi dowiesz się, jak krok po kroku, bezpiecznie i precyzyjnie zmierzyć ten parametr, co pomoże Ci uniknąć kosztownych awarii i zapewni dłuższą żywotność Twojej baterii.

Przygotuj się do pomiaru i zadbaj o bezpieczeństwo

Zanim przystąpisz do jakichkolwiek pomiarów, musisz odpowiednio się przygotować. W mojej praktyce zawsze podkreślam, że bezpieczeństwo to podstawa, a odpowiednie narzędzia to połowa sukcesu.

Jakie narzędzia będą Ci potrzebne do pomiaru?

Aby zmierzyć prąd ładowania, będziesz potrzebował kilku podstawowych narzędzi. Oto lista, którą ja zawsze mam pod ręką:

• Multimetr cyfrowy: To absolutny must-have. Upewnij się, że ma funkcję pomiaru prądu stałego (DCA) w zakresie co najmniej 10A, a najlepiej 20A. Tanie mierniki często mają tylko zakresy miliamperowe, które są niewystarczające.
• Sondy pomiarowe: Standardowo dołączone do multimetru. Sprawdź, czy są w dobrym stanie, bez uszkodzeń izolacji.
• Kable rozruchowe lub dodatkowe przewody z krokodylkami: Mogą się przydać do stabilnego połączenia multimetru w obwodzie, jeśli standardowe sondy są zbyt krótkie lub niewygodne.
• Miernik cęgowy (opcjonalnie): Jeśli masz miernik cęgowy z funkcją pomiaru prądu stałego (DC), to jest to znacznie wygodniejsza opcja, o której powiem więcej później. Nie musisz przerywać obwodu.
• Klucz płaski: Do odkręcenia klemy akumulatora.

BHP to absolutna podstawa: Jak uniknąć zwarcia i niebezpiecznego iskrzenia?

Praca z akumulatorem i prostownikiem to nie zabawa. Akumulator samochodowy może wydzielać wodór, który w połączeniu z tlenem tworzy mieszankę wybuchową. Iskrzenie w pobliżu akumulatora to prosta droga do nieszczęścia, dlatego zawsze postępuję według tych zasad:

• Zawsze odłączaj zasilanie: Przed podłączeniem lub odłączeniem czegokolwiek od akumulatora, upewnij się, że prostownik jest wyłączony i odłączony od sieci.
• Stabilne połączenia: Wszystkie połączenia, zarówno prostownika z akumulatorem, jak i multimetru, muszą być stabilne i pewne. Luźne połączenia to główna przyczyna iskrzenia.
• Unikaj zwarć: Nigdy nie dotykaj jednocześnie obu klem akumulatora narzędziem ani nie dopuszczaj do kontaktu przewodu plusowego z masą pojazdu.
• Rękawice i okulary ochronne: Kwas siarkowy w akumulatorze jest żrący. Zawsze używam rękawic ochronnych i okularów, aby chronić oczy i skórę.
• Kolejność podłączania: Zawsze najpierw podłączam klemę plusową, a potem minusową. Odłączam w odwrotnej kolejności: najpierw minus, potem plus. To minimalizuje ryzyko zwarcia.

Gdzie najlepiej przeprowadzić pomiar? Kilka słów o wentylacji

Jak już wspomniałem, akumulator podczas ładowania może wydzielać wodór. Dlatego absolutnie kluczowe jest, aby pomiar przeprowadzać w dobrze wentylowanym miejscu na zewnątrz, w otwartym garażu lub w pomieszczeniu z otwartymi oknami. Nigdy nie ładuj akumulatora w zamkniętym, niewentylowanym pomieszczeniu, a już na pewno nie przeprowadzaj tam pomiarów, które mogą generować iskry.

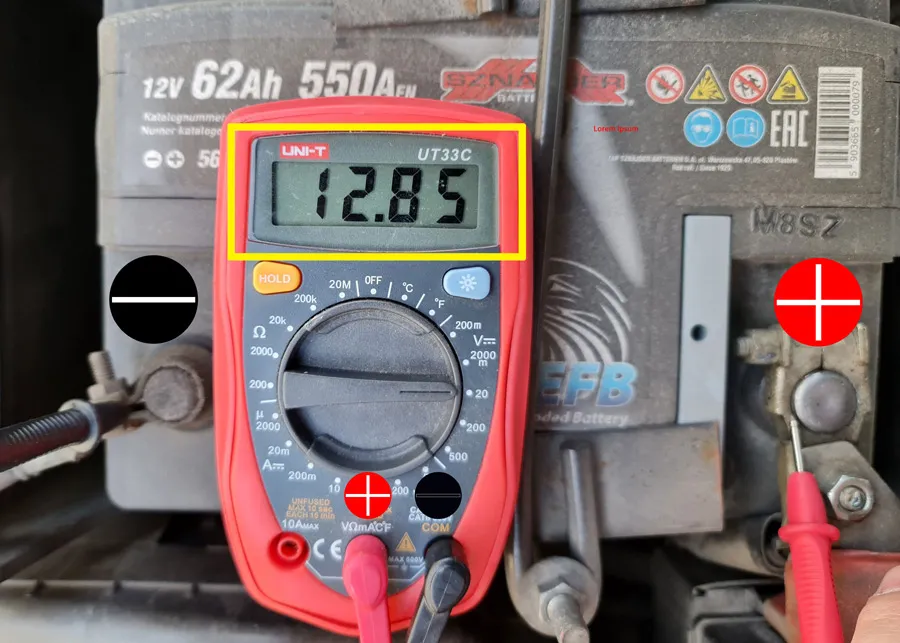

Jak precyzyjnie zmierzyć prąd ładowania multimetrem?

Pomiar multimetrem wymaga wpięcia go szeregowo w obwód, co oznacza, że prąd musi przez niego przepływać. To wymaga nieco więcej uwagi, ale jest bardzo precyzyjne.

Krok 1: Prawidłowe ustawienie multimetru klucz do wiarygodnego wyniku

To jest moment, w którym wiele osób popełnia błędy, co może skutkować uszkodzeniem miernika lub uzyskaniem błędnych odczytów. Zawsze upewniam się, że mój multimetr jest ustawiony prawidłowo:

• Wybierz funkcję pomiaru prądu stałego (DCA): Na pokrętle multimetru znajdź symbol "A" z linią prostą i przerywaną (prąd stały DC).
• Wybierz odpowiedni zakres: Prąd ładowania akumulatora samochodowego rzadko jest niższy niż 1-2 A, a często sięga 5-10 A, a nawet więcej. Dlatego nie możesz używać zakresów miliamperowych (mA). Musisz wybrać zakres przeznaczony do pomiaru wysokich prądów, zazwyczaj oznaczony jako 10A lub 20A.
• Wpięcie sond: Czarną sondę wpinam do gniazda oznaczonego jako "COM" (common). Czerwoną sondę wpinam do gniazda przeznaczonego do pomiaru wysokich prądów, które jest zazwyczaj oznaczone jako "10A", "20A" lub "10ADC". Nigdy nie wpinaj czerwonej sondy do gniazda "VΩmA" przy pomiarze prądu ładowania, bo uszkodzisz multimetr!

Krok 2: Bezpieczne odłączenie klemy i przygotowanie obwodu

Aby wpiąć multimetr szeregowo, musisz przerwać obwód ładowania. Oto jak to robię, dbając o bezpieczeństwo:

1. Upewnij się, że prostownik jest wyłączony i odłączony od gniazdka sieciowego.
2. Odkręć klemę plusową (+) akumulatora. Ja zazwyczaj odłączam plusową, bo jest to standardowa praktyka, ale można też minusową. Ważne, aby odłączyć tylko jedną.
3. Odsuń odłączoną klemę tak, aby nie miała kontaktu z biegunem akumulatora ani żadnymi metalowymi częściami pojazdu.

Krok 3: Szeregowe wpięcie miernika jak poprawnie połączyć sondy?

Teraz czas na wpięcie multimetru w przerwany obwód. Pamiętaj, że prąd musi przepływać przez miernik:

1. Weź multimetr z prawidłowo wpiętymi sondami i ustawionym zakresem.
2. Czerwoną sondę multimetru przytknij do odłączonej klemy akumulatora (tej, którą odkręciłeś od bieguna).
3. Czarną sondę multimetru przytknij do bieguna akumulatora, od którego odłączyłeś klemę.
4. Upewnij się, że połączenia są pewne i stabilne. Możesz użyć krokodylków, jeśli masz.

Krok 4: Uruchomienie prostownika i odczytanie pomiaru co oznaczają liczby na wyświetlaczu?

Gdy wszystko jest podłączone, możesz przystąpić do pomiaru. Podłącz prostownik do sieci i włącz go. Na wyświetlaczu multimetru powinna pojawić się wartość. To jest aktualny prąd ładowania, wyrażony w amperach (A). Obserwuj tę wartość przez kilka minut, ponieważ może się ona zmieniać, zwłaszcza na początku ładowania.

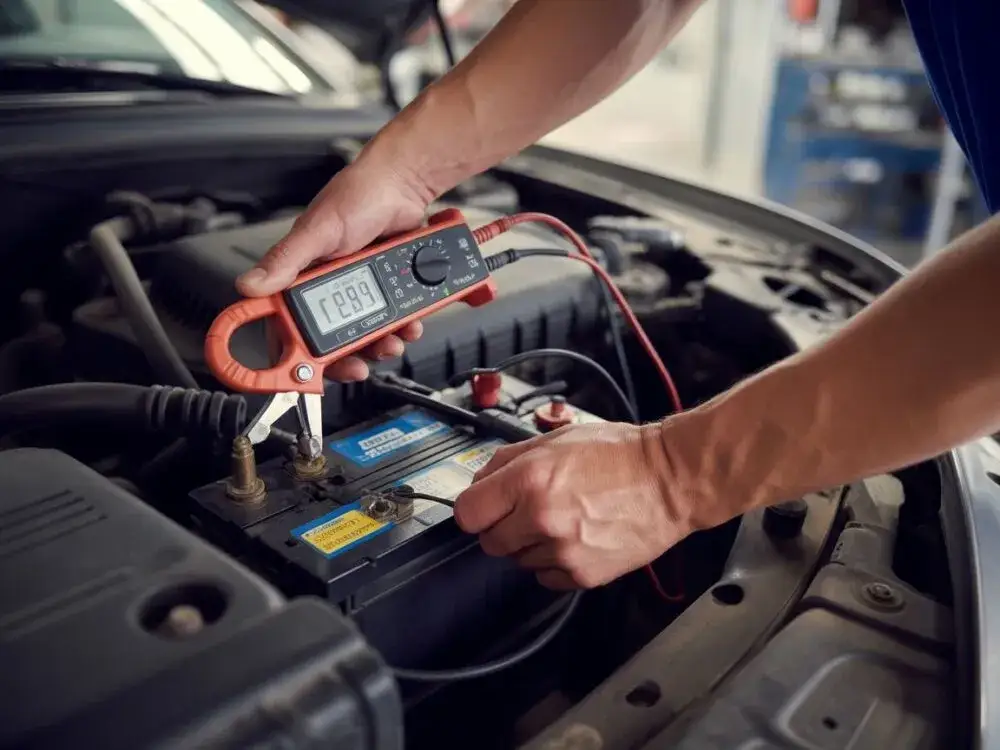

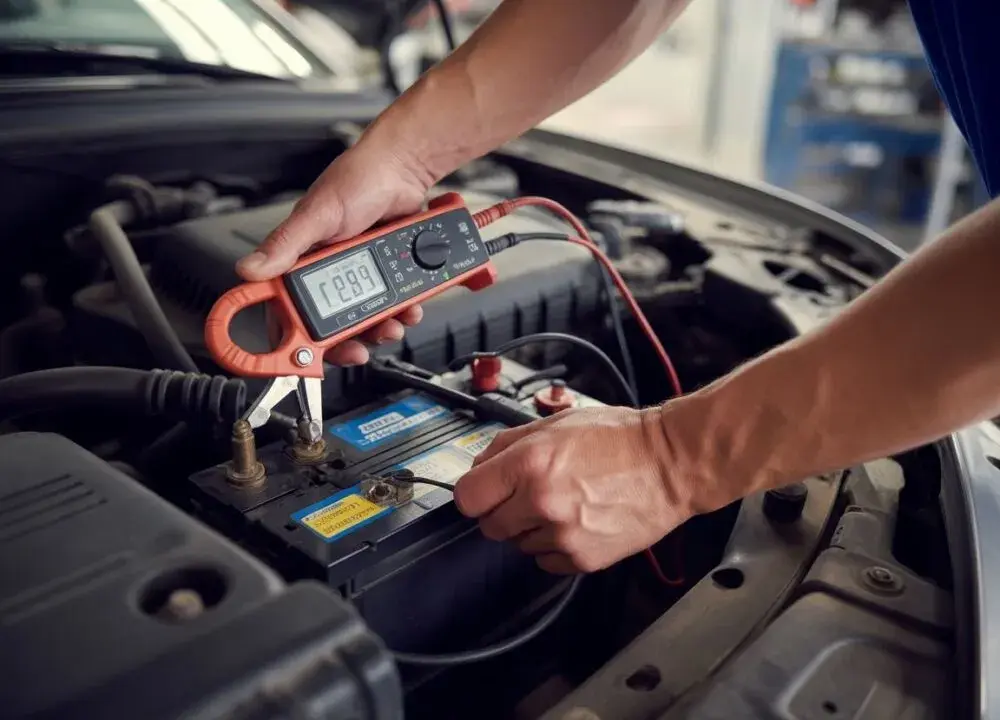

Miernik cęgowy: prostszy sposób na pomiar prądu

Dla mnie, jako osoby ceniącej sobie wygodę i szybkość, miernik cęgowy do prądu stałego to prawdziwy game changer. Jeśli masz taki sprzęt, pomiar jest znacznie prostszy.

Dlaczego amperomierz cęgowy to wygodniejsza i bezpieczniejsza alternatywa?

Główna zaleta miernika cęgowego jest taka, że nie musisz przerywać obwodu. To oznacza, że nie ma potrzeby odłączania klem akumulatora, co automatycznie redukuje ryzyko iskrzenia i zwarć. Wystarczy objąć cęgami przewód, a miernik odczyta prąd. Jest to szybsze, bezpieczniejsze i wymaga mniej manipulacji przy akumulatorze, co jest szczególnie cenne, gdy pracuję w ciasnych przestrzeniach.

Jak prawidłowo użyć miernika cęgowego do pomiaru prądu stałego (DC)?

Użycie miernika cęgowego jest intuicyjne, ale wymaga upewnienia się, że jest to model do prądu stałego (DC), a nie tylko zmiennego (AC):

1. Upewnij się, że prostownik jest podłączony do akumulatora i włączony.
2. Włącz miernik cęgowy i wybierz funkcję pomiaru prądu stałego (DC A). Niektóre mierniki mają automatyczne wykrywanie, ale zawsze warto to sprawdzić.
3. Otwórz cęgi miernika i obejmij nimi jeden z przewodów idących od prostownika do akumulatora może to być przewód plusowy (+) lub minusowy (-). Ważne, aby objąć tylko jeden przewód, a nie oba jednocześnie.
4. Odczytaj wartość prądu na wyświetlaczu miernika. To jest Twój aktualny prąd ładowania.

Zrozum wyniki: interpretacja prądu ładowania

Sam pomiar to jedno, ale prawdziwa wartość tkwi w interpretacji wyników. Co oznaczają te liczby na wyświetlaczu?

Złota zasada „jednej dziesiątej” oblicz idealny prąd dla Twojego akumulatora

Dla tradycyjnych akumulatorów kwasowo-ołowiowych istnieje prosta i sprawdzona zasada, którą zawsze polecam: optymalny prąd ładowania powinien wynosić około 1/10 pojemności akumulatora. Nazywamy to zasadą C10.

Jeśli masz akumulator o pojemności 60 Ah (amperogodzin), to idealny prąd ładowania powinien wynosić około 6 A (60 Ah / 10 = 6 A). Ładowanie zbyt dużym prądem może prowadzić do przegrzewania i uszkodzenia akumulatora, a zbyt małym do wydłużenia czasu ładowania i niepełnego naładowania.

Dlaczego prąd ładowania spada w miarę upływu czasu?

To naturalne zjawisko. Kiedy akumulator jest mocno rozładowany, jego wewnętrzna rezystancja jest niska, co pozwala na przepływ większego prądu. W miarę jak akumulator się ładuje, jego napięcie rośnie, a wewnętrzna rezystancja wzrasta. To powoduje, że prąd ładowania stopniowo maleje. Prostowniki transformatorowe z prostą budową wykazują to zjawisko bardzo wyraźnie. Nowoczesne prostowniki mikroprocesorowe aktywnie zarządzają tym procesem, dostosowując prąd do aktualnego stanu naładowania akumulatora.

Różnice w odczytach: Prostownik transformatorowy vs. mikroprocesorowy

Charakterystyka prądu ładowania będzie się różnić w zależności od typu prostownika. Warto o tym pamiętać, interpretując wyniki:

Typ prostownika	Charakterystyka prądu ładowania
Prostownik transformatorowy	Najwyższy prąd na początku ładowania (przy mocno rozładowanym akumulatorze), który następnie stopniowo maleje w miarę wzrostu napięcia akumulatora. Często nie ma precyzyjnej regulacji prądu, co może być ryzykowne dla akumulatora.
Prostownik mikroprocesorowy	Automatyczna regulacja prądu i napięcia w zależności od stanu akumulatora. Ładowanie odbywa się w kilku etapach (np. ładowanie stałym prądem, stałym napięciem, konserwacja). Prąd jest optymalizowany, aby zapewnić bezpieczne i efektywne naładowanie, często zaczyna się od wysokiego prądu, a następnie jest redukowany.

Prostownik nie ładuje? Sprawdź możliwe przyczyny

Co zrobić, gdy pomiar pokazuje 0 A lub prąd jest bardzo niski? W mojej karierze widziałem wiele takich przypadków. Zazwyczaj problem leży w kilku typowych miejscach.

Najczęstsze usterki, które możesz zdiagnozować samodzielnie

Jeśli prostownik nie ładuje lub ładuje zbyt słabo, warto sprawdzić te elementy:

• Brak kontaktu: Sprawdź, czy klemy prostownika są dobrze i czysto podłączone do akumulatora. Luźne lub zaśniedziałe połączenia to częsta przyczyna braku prądu.
• Przepalony bezpiecznik w prostowniku: Wiele prostowników ma wbudowany bezpiecznik (często szklany lub samochodowy), który może się przepalić w wyniku przeciążenia lub zwarcia. Sprawdź go i ewentualnie wymień.
• Uszkodzony mostek prostowniczy: To częsta usterka w prostownikach transformatorowych. Mostek prostowniczy odpowiada za zamianę prądu zmiennego na stały. Jeśli jest uszkodzony, prostownik nie będzie ładował. Wymiana wymaga już pewnej wiedzy elektronicznej.
• Zasiarczenie akumulatora: Jeśli akumulator jest głęboko rozładowany i długo stał, mógł ulec zasiarczeniu. W takim stanie jego wewnętrzna rezystancja jest bardzo wysoka i nie jest w stanie przyjąć dużego prądu ładowania.
• Całkowite uszkodzenie akumulatora: Wewnętrzne zwarcie w akumulatorze uniemożliwi ładowanie. W takim przypadku akumulator jest do wymiany.

Kiedy winny jest prostownik, a kiedy akumulator odmawia współpracy?

Rozróżnienie, czy problem leży po stronie prostownika, czy akumulatora, jest kluczowe. Jeśli prostownik podłączony do innego, sprawnego akumulatora (lub do obciążenia, jeśli masz taką możliwość) działa poprawnie i daje prąd, to prawdopodobnie problem leży w Twoim akumulatorze. Jeśli prostownik nie daje prądu nawet do sprawnego akumulatora, to on jest winowajcą. Bardzo niskie napięcie na akumulatorze (poniżej 10V) często wskazuje na jego głębokie rozładowanie lub uszkodzenie, co może uniemożliwiać prostownikowi rozpoczęcie ładowania.

Czy naprawa prostownika ma sens? Kiedy warto zainwestować w nowy model?

Naprawa prostownika ma sens, jeśli usterka jest prosta do usunięcia, np. wymiana bezpiecznika, czy nawet mostka prostowniczego, jeśli masz odpowiednie umiejętności i części są łatwo dostępne. W przypadku starszych, prostych prostowników transformatorowych, koszty naprawy mogą być niższe niż zakup nowego. Jednakże, jeśli uszkodzenie jest poważniejsze (np. transformator, elektronika w prostowniku mikroprocesorowym), a prostownik jest już stary, często bardziej opłacalny jest zakup nowego urządzenia. Nowoczesne prostowniki mikroprocesorowe oferują znacznie lepsze funkcje (np. tryby regeneracji, konserwacji), które przedłużają żywotność akumulatora i zapewniają bezpieczniejsze ładowanie.
